Рычаг тяга опора — HITACHI EX8-2

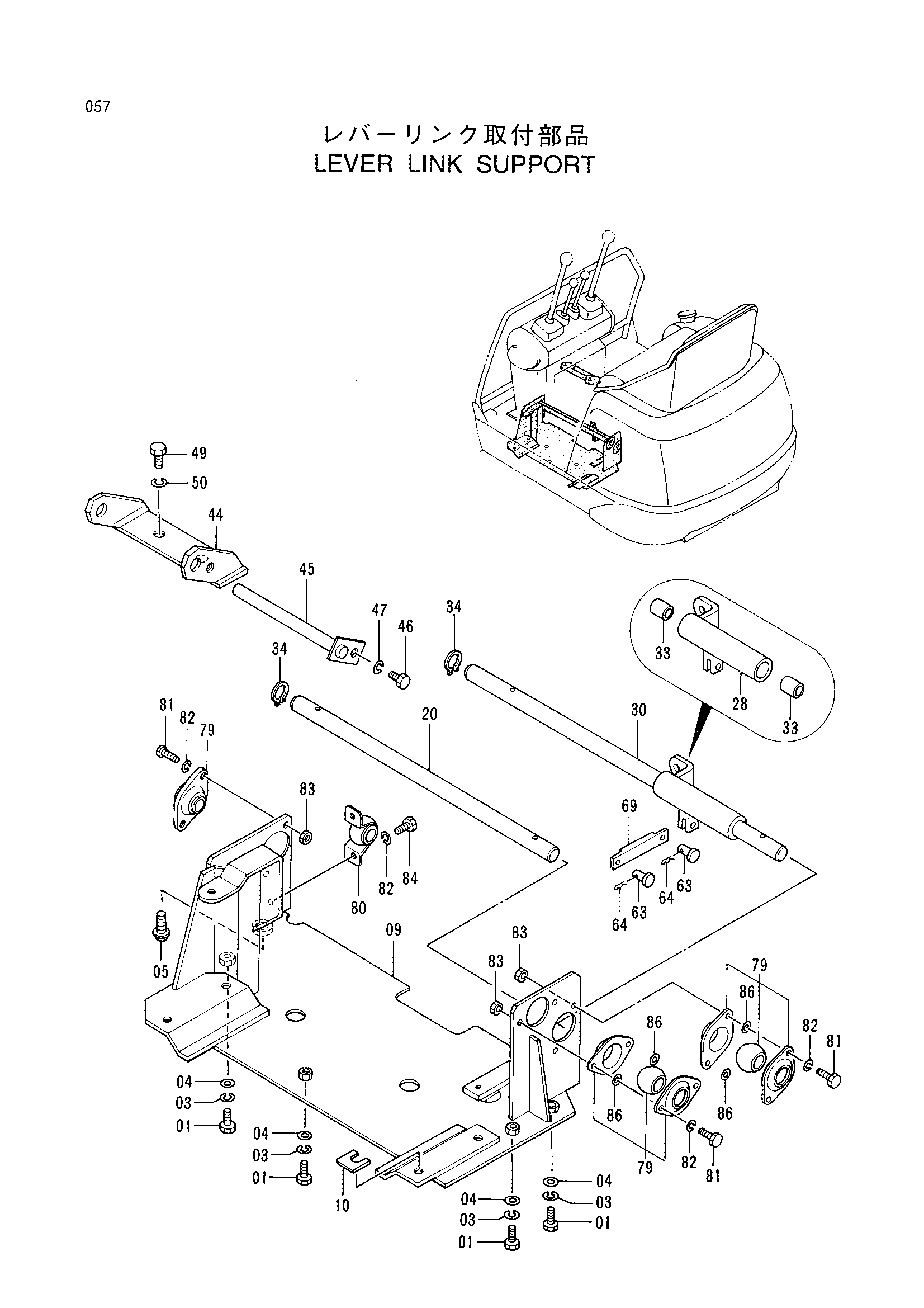

Заводская схема «Рычаг тяга опора» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J971025 | Болт | 4 |
| 03 | J252210 | Пружинная шайба | 4 |
| 04 | J253110 | Плоская шайба | 4 |
| 05 | J021020 | Болт с шайбой | 1 |
| 09 | 7025739 | Кронштейн клапан | 1 |
| 10 | 4321512 | Регулировочная шайба | 1 |
| 20 | 4280628 | Палец | 1 |
| 28 | 8051631 | Тяга | 1 |
| 30 | 4280626 | Палец | 1 |
| 33 | 4280301 | Втулка | 2 |
| 34 | 991338 | Стопорное кольцо | 2 |
| 44 | 7024733 | Кронштейн | 1 |
| 45 | 9737509 | Палец | 1 |
| 46 | J960820 | Болт | 1 |
| 47 | J252108 | Пружинная шайба | 1 |
| 49 | J971020 | Болт | 2 |
| 50 | J252210 | Пружинная шайба | 2 |
| 63 | 4279607 | Палец | 2 |
| 64 | 4022695 | Стопорный палец | 2 |
| 69 | 4280305 | Тяга | 1 |
| 79 | 4279609 | Подшипник блок | 3 |
| 80 | 4280826 | Подшипник блок | 1 |
| 81 | J960620 | Болт | 6 |
| 82 | J252106 | Пружинная шайба | 8 |
| 83 | J231106 | Гайка | 6 |
| 84 | J960614 | Болт | 2 |
| 86 | 4303551 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
