Поворотная колонна — HITACHI EX8-2

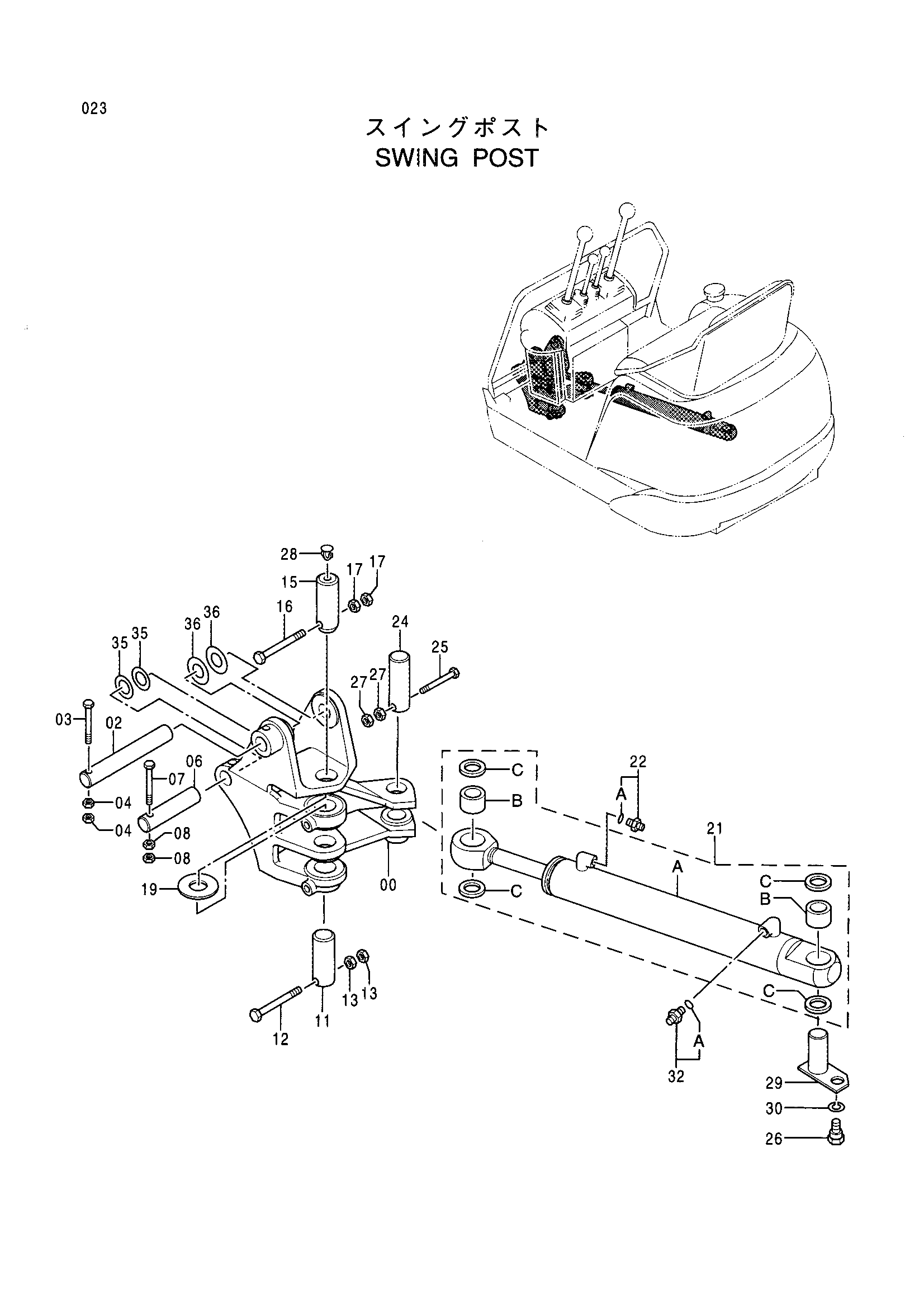

Заводская схема «Поворотная колонна» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001152 | Поворот пост | 1 |
| 02 | 4277340 | Палец | 1 |
| 03 | J960865 | Болт | 1 |
| 04 | J231108 | Гайка | 2 |
| 06 | 4277339 | Палец | 1 |
| 07 | J960865 | Болт | 1 |
| 08 | J231108 | Гайка | 2 |
| 11 | 4293055 | Палец | 1 |
| 12 | J960890 | Болт | 1 |
| 13 | J231108 | Гайка | 2 |
| 15 | 4293056 | Палец | 1 |
| 16 | J960890 | Болт | 1 |
| 17 | J231108 | Гайка | 2 |
| 19 | 4359777 | Упорная пластина | 1 |
| 21 | 9146645 | Гидроцилиндр. поворот | 1 |
| 21A | 4360772 | Гидроцилиндр. поворот | 1 |
| 21B | 4359442 | Втулка | 2 |
| 21C | 4359719 | Пылезащитное уплотнение | 4 |
| 22 | 4200465 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4275428 | Палец | 1 |
| 25 | J960865 | Болт | 1 |
| 26 | 4294098 | Болт | 1 |
| 27 | J231108 | Гайка | 2 |
| 28 | 4288579 | Пробка | 1 |
| 29 | 8053391 | Палец | 1 |
| 30 | 984054 | Пружинная шайба | 1 |
| 32 | 4299126 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4360879 | Регулировочная шайба | 2 |
| 36 | 4359446 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
