Гидроцилиндр стрелы — HITACHI EX8-2

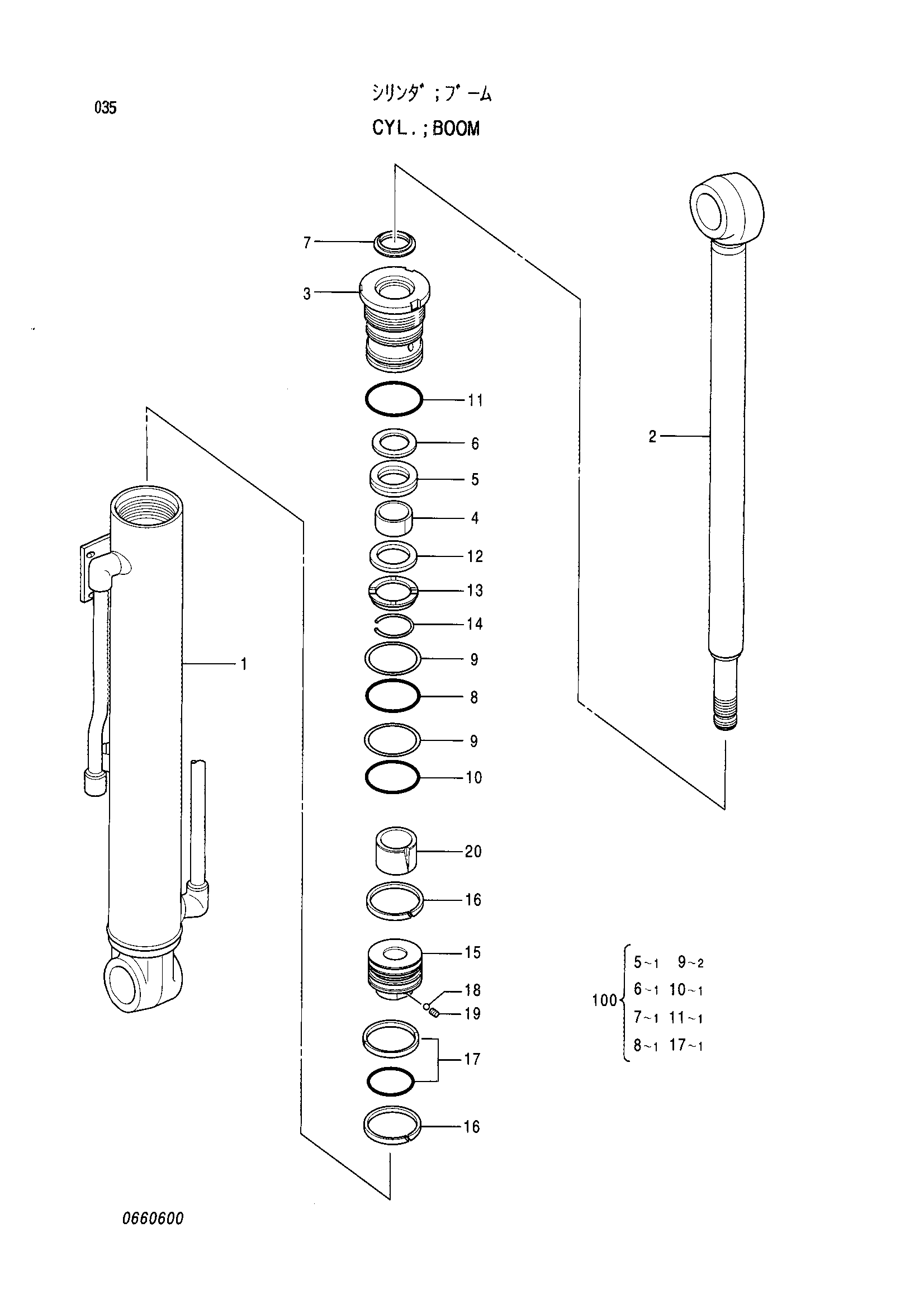

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4360769 | Гидроцилиндр стрелы | 1 | |
| 1 | 0660601 | Труба гидроцилиндра | 1 |
| 2 | 0660602 | Шток поршня | 1 |
| 3 | 0429902 | Головка гидроцилиндра | 1 |
| 4 | 0429903 | Втулка | 1 |
| 5 | 0429904 | U-образная манжета | 1 |
| 6 | 0429905 | Опорное кольцо | 1 |
| 7 | 0429906 | Грязесъёмное кольцо | 1 |
| 8 | 0429907 | Уплотнительное кольцо | 1 |
| 9 | 0429908 | Опорное кольцо | 2 |
| 10 | 0429909 | Уплотнительное кольцо | 1 |
| 11 | 0429910 | Уплотнительное кольцо | 1 |
| 12 | 0429911 | Кольцо амортизатор | 1 |
| 13 | 0429912 | Проставка | 1 |
| 14 | 0429913 | Ограничитель | 1 |
| 15 | 0429914 | Поршень | 1 |
| 16 | 0429915 | Кольцо | 2 |
| 17 | 0429916 | Уплотнительное кольцо | 1 |
| 18 | 0429917 | Стальной шарик | 1 |
| 19 | 0429918 | Установочный винт | 1 |
| 20 | 0429919 | Амортизирующий подшипник | 1 |
| 100 | 4293336 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
