Рычаг блокировка — HITACHI EX8-2

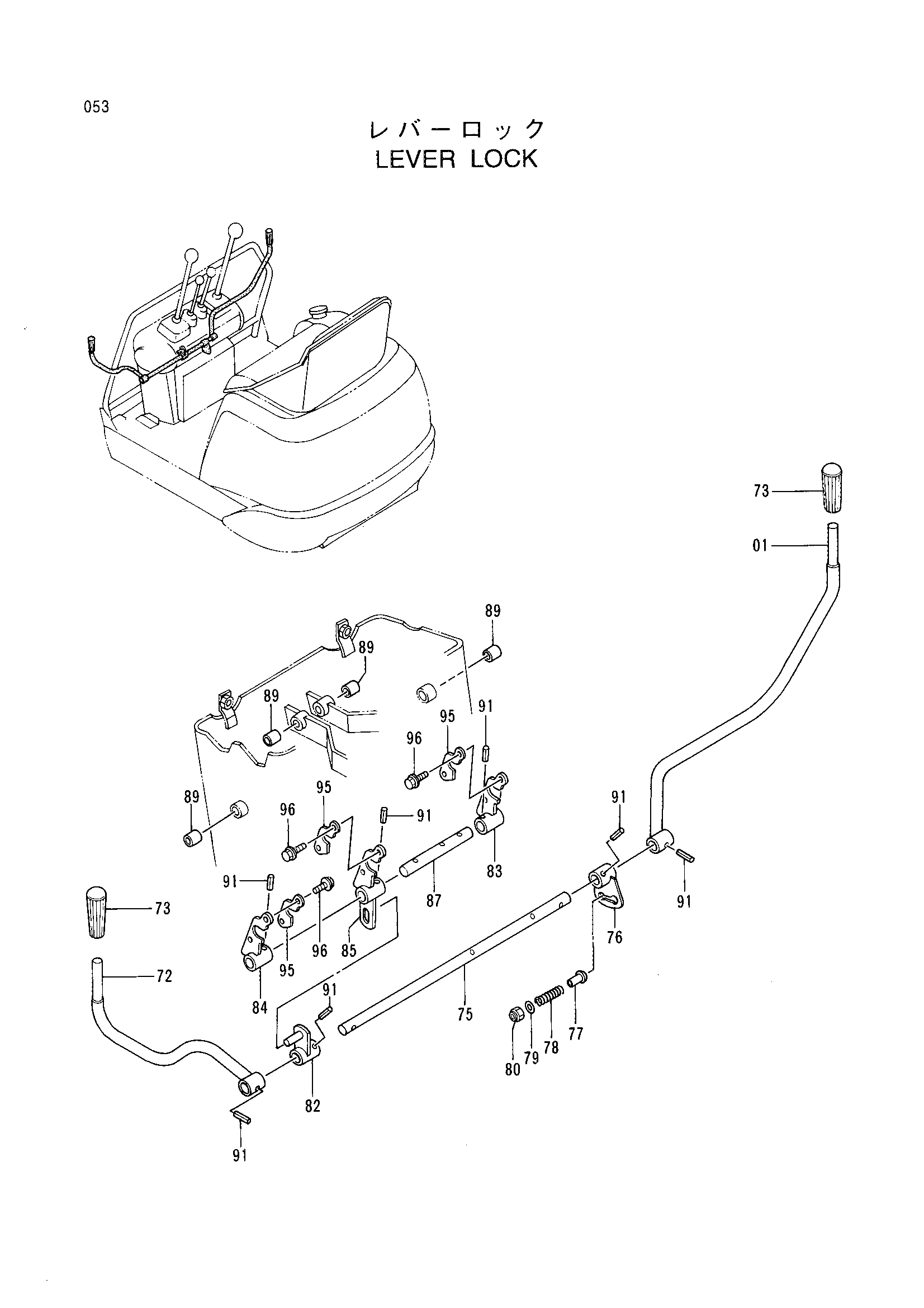

Заводская схема «Рычаг блокировка» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7025239 | Рычаг блокировка(правый) | 1 |
| 72 | 7025238 | Рычаг блокировка(левый) | 1 |
| 73 | 4288038 | Рукоятка | 2 |
| 75 | 4288033 | Вал локклевер | 1 |
| 76 | 8052646 | Рукоять | 1 |
| 77 | 4288036 | Палец | 1 |
| 78 | 4288037 | Пружина | 1 |
| 79 | A590106 | Плоская шайба | 1 |
| 80 | 4045245 | U-образная гайка | 1 |
| 82 | 8052643 | Рукоять | 1 |
| 83 | 8052644 | Рукоять блокировка(правый) | 1 |
| 84 | 8052645 | Рукоять блокировка(левый) | 1 |
| 85 | 8052704 | Рукоять | 1 |
| 87 | 4288032 | Вал леверлокк | 1 |
| 89 | 4280836 | Втулка | 4 |
| 91 | 4051262 | Пружинный штифт | 7 |
| 95 | 4295969 | Пластина | 3 |
| 96 | J090616 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
