Основной трубопроводы (2) — HITACHI EX8-2

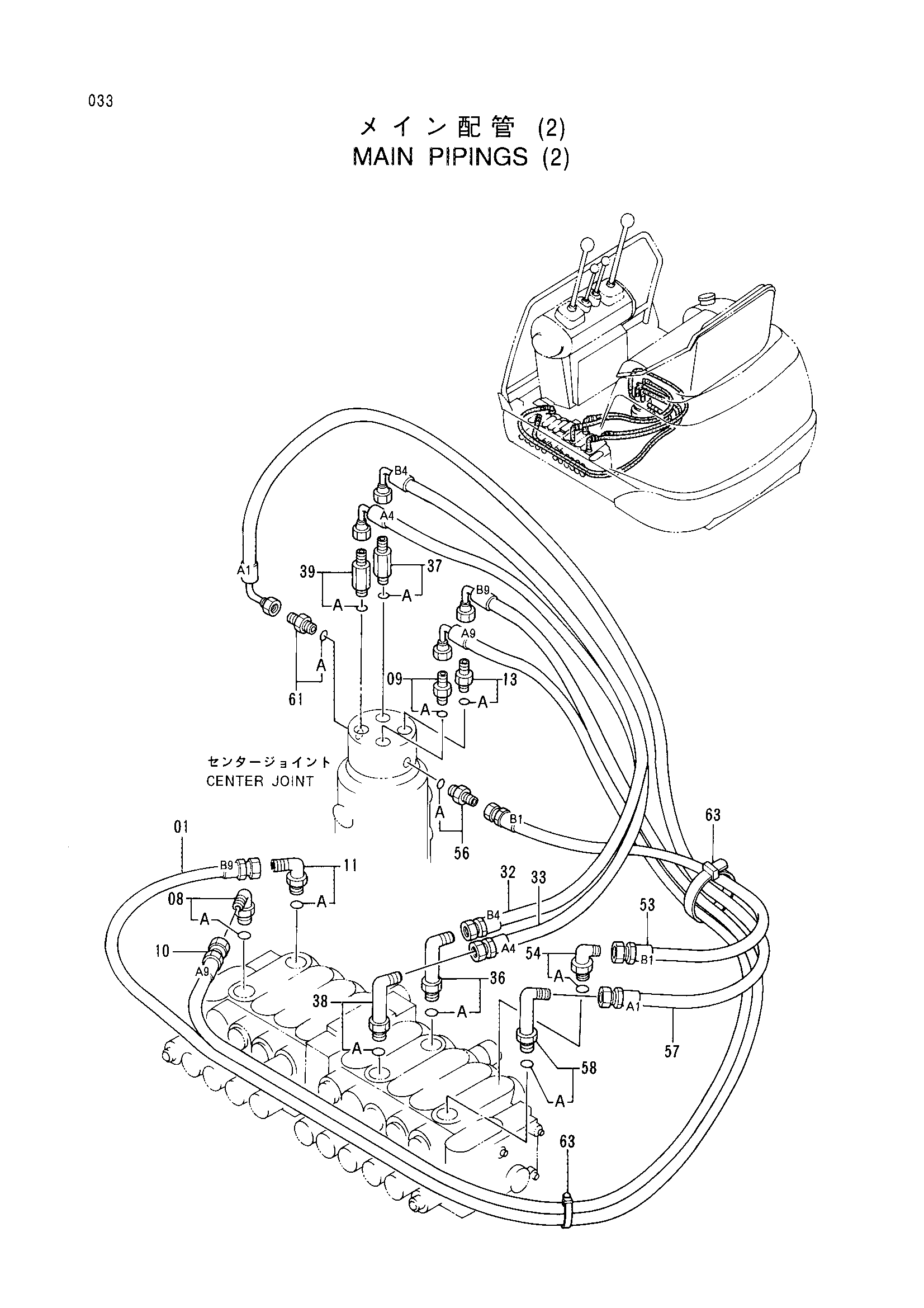

Заводская схема «Основной трубопроводы (2)» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289405 | Нейлоновый шланг | 1 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4278866 | Адаптер | 1 |
| 09A | R26448R | Уплотнительное кольцо | 1 |
| 10 | 4289406 | Нейлоновый шланг | 1 |
| 11 | 4154670 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4278866 | Адаптер | 1 |
| 13A | R26448R | Уплотнительное кольцо | 1 |
| 32 | 4289407 | Нейлоновый шланг | 1 |
| 33 | 4289408 | Нейлоновый шланг | 1 |
| 36 | 4278441 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4277647 | Адаптер | 1 |
| 37A | R26448R | Уплотнительное кольцо | 1 |
| 38 | 4278441 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4277647 | Адаптер | 1 |
| 39A | R26448R | Уплотнительное кольцо | 1 |
| 53 | 4289409 | Нейлоновый шланг | 1 |
| 54 | 4154670 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4241381 | Адаптер | 1 |
| 56A | 4510185 | Уплотнительное кольцо | 1 |
| 57 | 4289410 | Нейлоновый шланг | 1 |
| 58 | 4278441 | Угловой штуцер | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4241381 | Адаптер | 1 |
| 61A | 4510185 | Уплотнительное кольцо | 1 |
| 63 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
