Рычаг тяга (левый) — HITACHI EX8-2

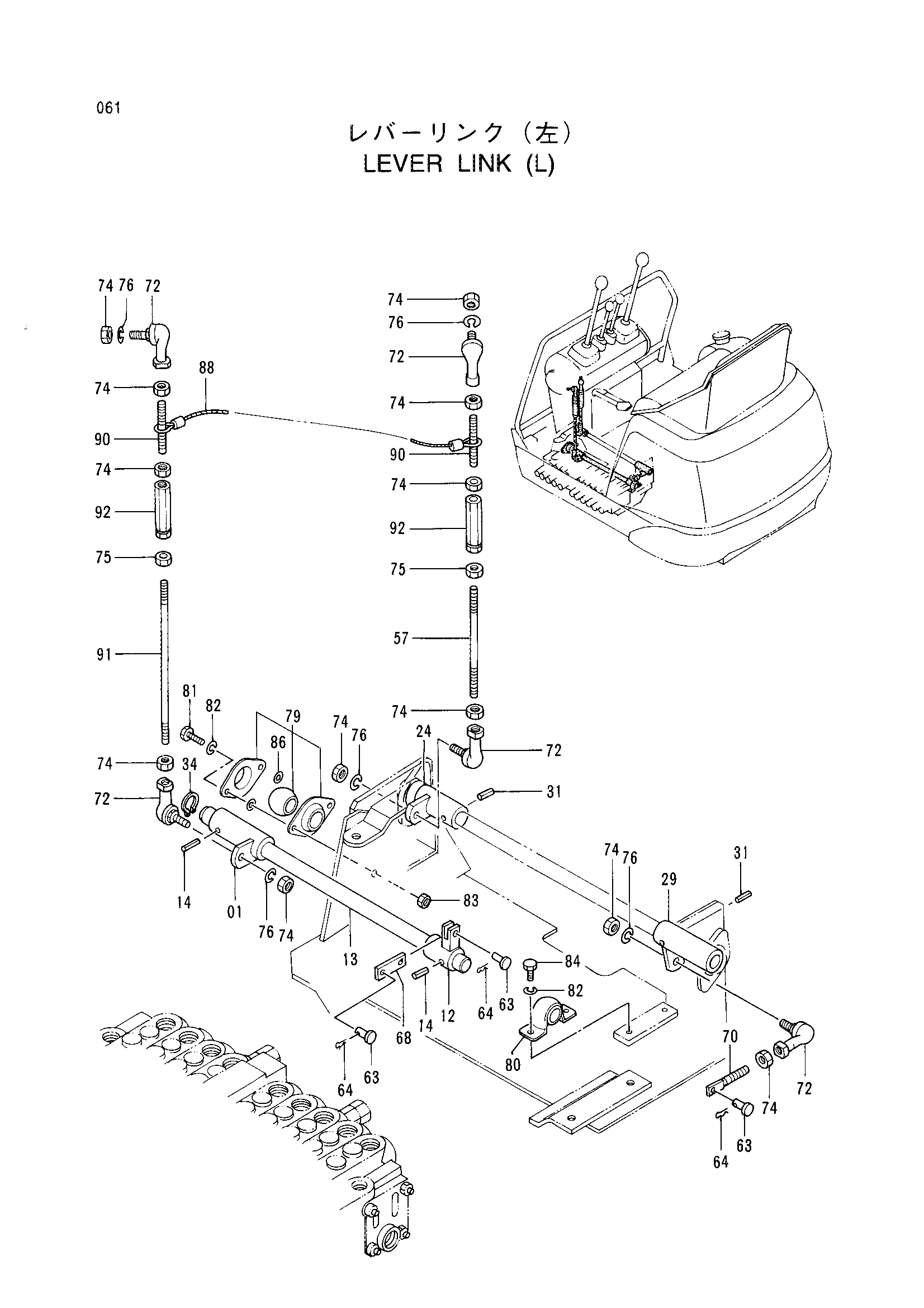

Заводская схема «Рычаг тяга (левый)» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9737625 | Тяга | 1 |
| 12 | 9737624 | Тяга | 1 |
| 13 | 4280627 | Палец | 1 |
| 14 | 967380 | Пружинный штифт | 2 |
| 24 | 9737511 | Тяга | 1 |
| 29 | 9737510 | Тяга | 1 |
| 31 | 967380 | Пружинный штифт | 2 |
| 34 | 991338 | Стопорное кольцо | 2 |
| 57 | 4315707 | Шток | 1 |
| 63 | 4279607 | Палец | 3 |
| 64 | 4022695 | Стопорный палец | 3 |
| 68 | 4280625 | Тяга | 1 |
| 70 | 4280304 | Шток | 1 |
| 72 | 4287792 | Шарнир | 5 |
| 74 | J231108 | Гайка | 12 |
| 75 | M580008 | Гайка (левый) | 2 |
| 76 | J252108 | Пружинная шайба | 5 |
| 79 | 4279609 | Подшипник блок | 1 |
| 80 | 4280826 | Подшипник блок | 1 |
| 81 | J960620 | Болт | 2 |
| 82 | J252106 | Пружинная шайба | 4 |
| 83 | J231106 | Гайка | 2 |
| 84 | J960614 | Болт | 2 |
| 86 | 4303551 | Плоская шайба | 2 |
| 88 | 4280812 | Провод | 1 |
| 90 | 4279541 | Шток | 2 |
| 91 | 4287803 | Шток | 1 |
| 92 | 4287804 | Турнбуккле | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
