Передний трубопроводы — HITACHI EX8-2

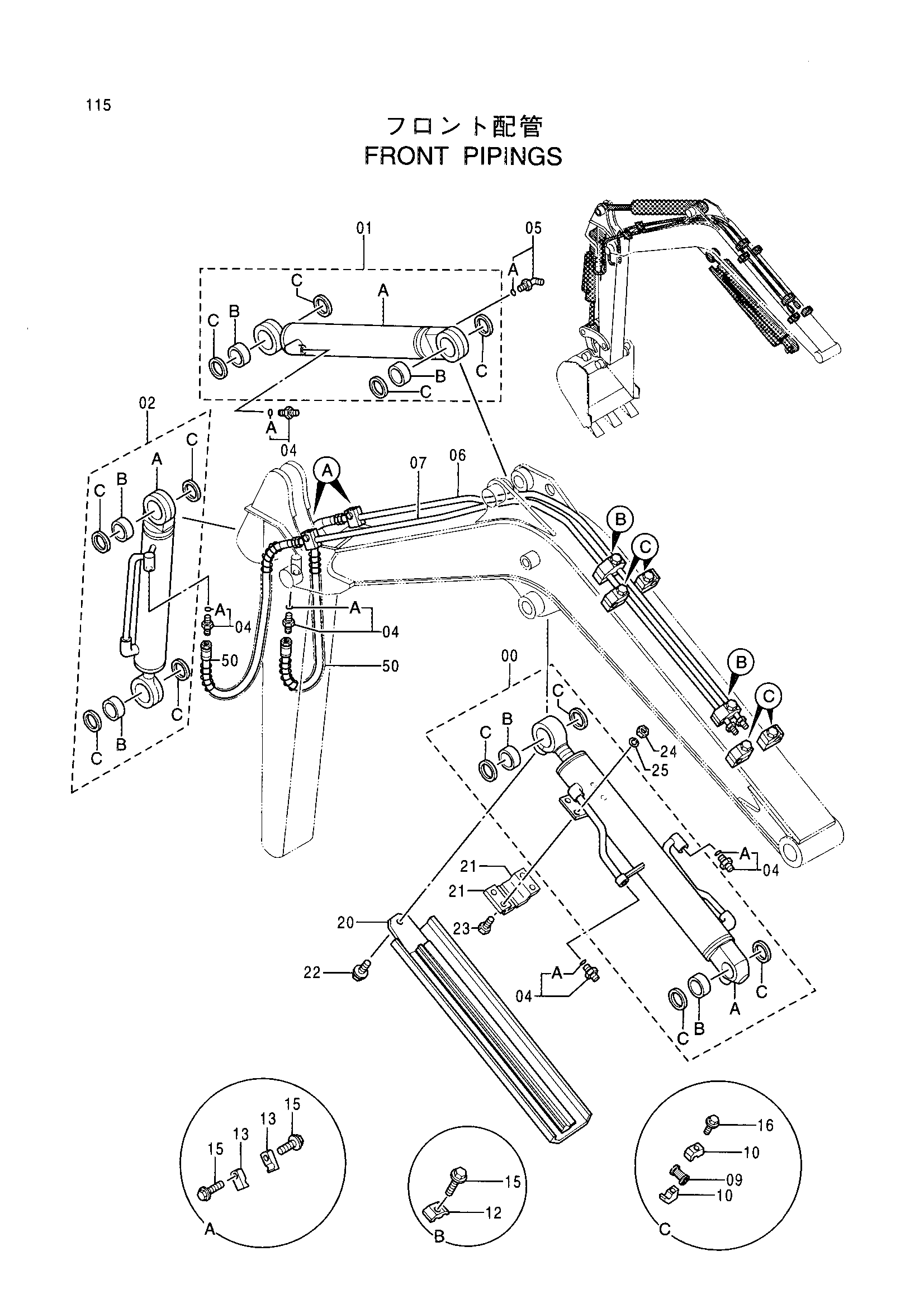

Заводская схема «Передний трубопроводы» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9146647 | Гидроцилиндр стрелы | 1 |
| 00A | 4360769 | Гидроцилиндр стрелы | 1 |
| 00B | 4359442 | Втулка | 2 |
| 00C | 4359719 | Пылезащитное уплотнение | 4 |
| 01 | 9146648 | Гидроцилиндр рукояти | 1 |
| 01A | 4360770 | Гидроцилиндр рукояти | 1 |
| 01B | 4359442 | Втулка | 2 |
| 01C | 4359719 | Пылезащитное уплотнение | 4 |
| 02 | 9146649 | Гидроцилиндр ковша | 1 |
| 02A | 4360771 | Гидроцилиндр ковша | 1 |
| 02B | 4359442 | Втулка | 2 |
| 02C | 4359719 | Пылезащитное уплотнение | 4 |
| 04 | 4200465 | Адаптер | 5 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 8050811 | Трубка | 1 |
| 07 | 8050810 | Трубка | 1 |
| 09 | 4288070 | Резиновая втулка | 4 |
| 10 | 4362397 | Хомут трубки | 4 |
| 12 | 4362386 | Хомут трубки | 2 |
| 13 | 4362394 | Хомут трубки | 2 |
| 15 | J090825 | Болт с шайбой | 4 |
| 16 | J090830 | Болт с шайбой | 4 |
| 20 | 8050812 | Крышка | 1 |
| 21 | 4275433 | Пластина | 2 |
| 22 | J051020 | Болт с шайбой | 1 |
| 23 | J960820 | Болт | 4 |
| 24 | J231108 | Гайка | 4 |
| 25 | J252108 | Пружинная шайба | 4 |
| 50 | 4308771 | Нейлоновый шланг(STD. рукоять) | 2 |
| 50 | 4308772 | Нейлоновый шланг(удлинённый рукоять) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
