STD. рукоять 0.7M — HITACHI EX8-2

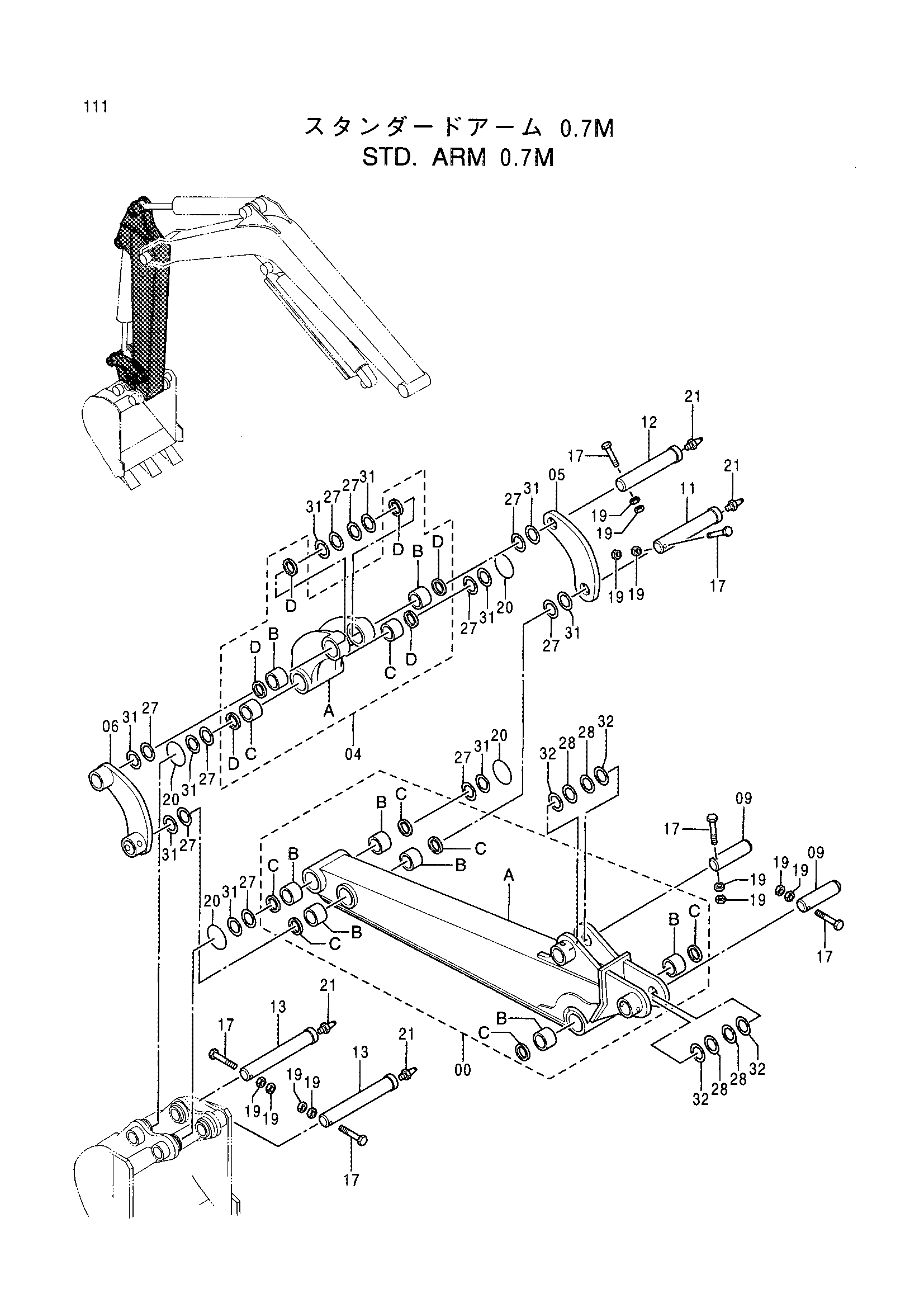

Заводская схема «STD. рукоять 0.7M» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9146652 | Рукоять в сборе | 1 |
| 00A | 6011788 | Рукоять | 1 |
| 00B | 4359442 | Втулка | 6 |
| 00C | 4359719 | Пылезащитное уплотнение | 6 |
| 04 | 9146653 | Тяга в сборе | 1 |
| 04A | 3056180 | Тяга | 1 |
| 04B | 4359443 | Втулка | 2 |
| 04C | 4359442 | Втулка | 2 |
| 04D | 4359719 | Пылезащитное уплотнение | 6 |
| 05 | 3056097 | Тяга | 1 |
| 06 | 8050809 | Тяга | 1 |
| 09 | 4275428 | Палец | 2 |
| 11 | 4275429 | Палец | 1 |
| 12 | 4275430 | Палец | 1 |
| 13 | 4275431 | Палец | 2 |
| 17 | 4363088 | Болт | 6 |
| 19 | J231108 | Гайка | 12 |
| 20 | 4275432 | Уплотнительное кольцо | 4 |
| 21 | J75481 | Пресс-маслёнка | 4 |
| 27 | 4360879 | Регулировочная шайба 0.5 | 10 |
| 28 | 4359446 | Регулировочная шайба 0.5 | 4 |
| 31 | 4363546 | Регулировочная шайба 1.0 | 10 |
| 32 | 4363547 | Регулировочная шайба 1.0 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
