Нижний давление трубопроводы (1) — HITACHI EX8

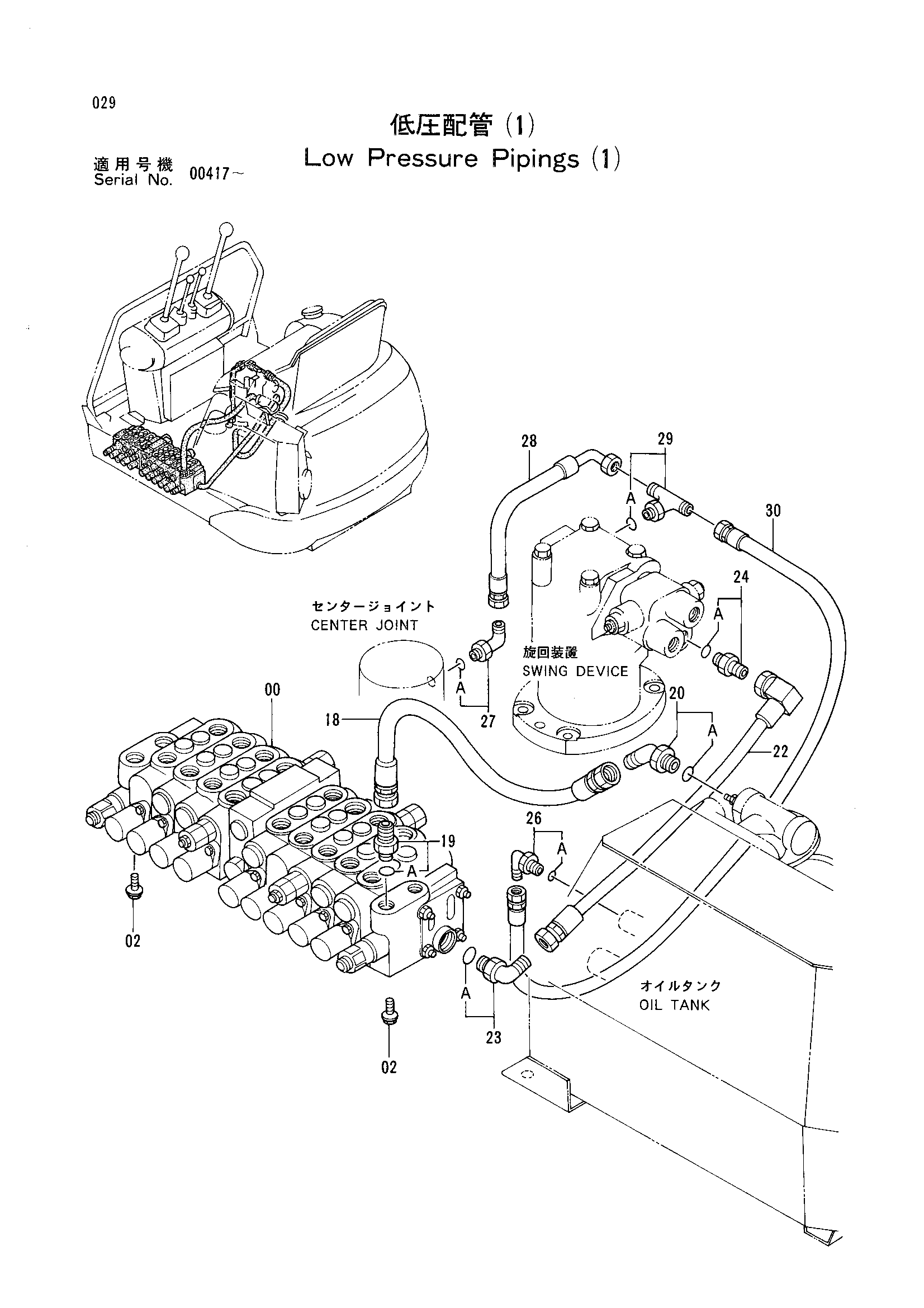

Заводская схема «Нижний давление трубопроводы (1)» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4267994 | Гидрораспределитель | 1 |
| 02 | J020816 | Болт с шайбой | 4 |
| 18 | 4289421 | Нейлоновый шланг | 1 |
| 19 | 4190243 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4200326 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4289422 | Нейлоновый шланг | 1 |
| 23 | 4154671 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4200466 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4154670 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4278239 | Угловой штуцер | 1 |
| 27A | 4510185 | Уплотнительное кольцо | 1 |
| 28 | 4300569 | Нейлоновый шланг | 1 |
| 29 | 4203163 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4239732 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
