Гидроцилиндр рукояти — HITACHI EX8

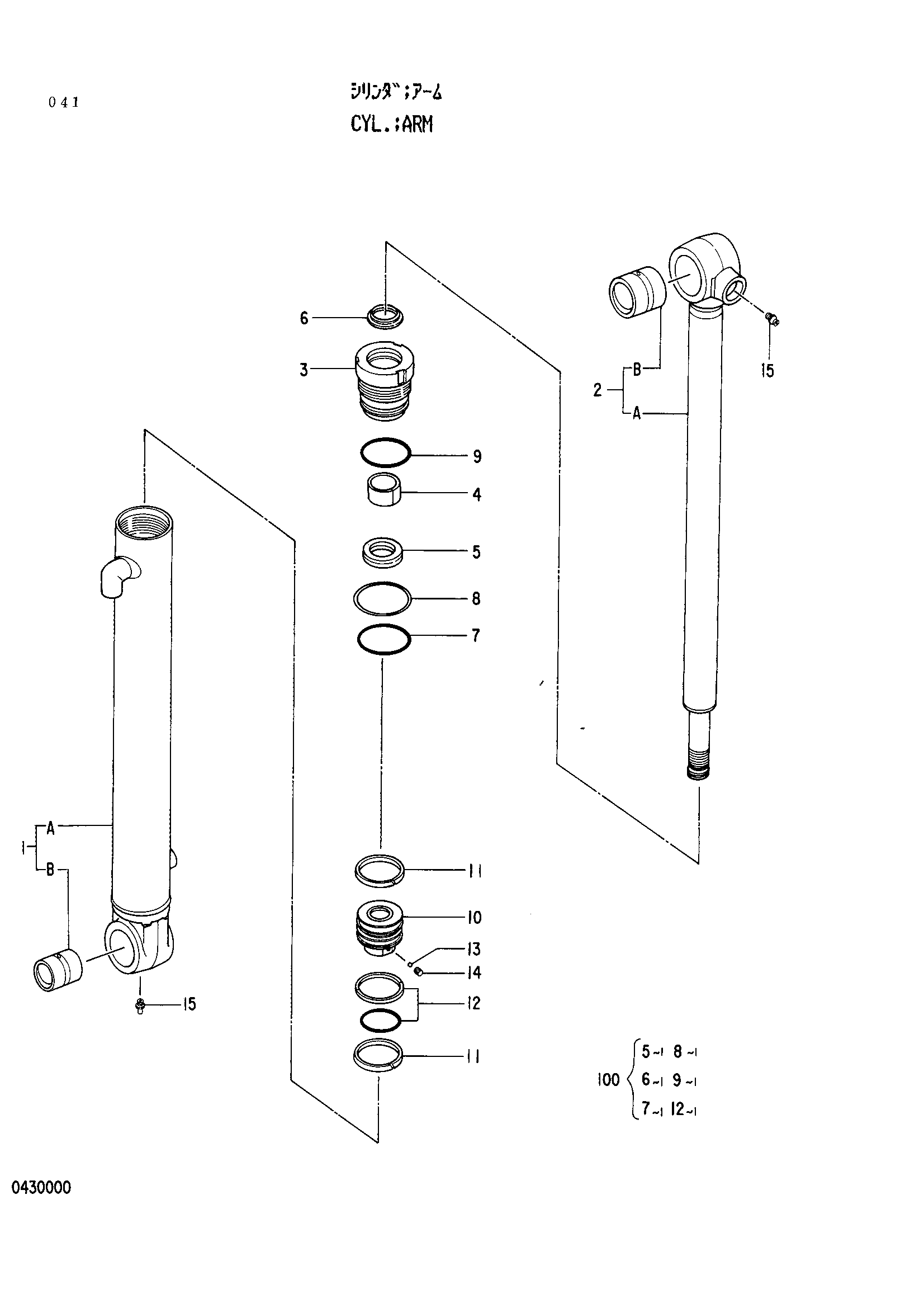

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4270523 | Гидроцилиндр рукояти | 1 | |
| 1 | 4293997 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0429901 | Втулка пальца | 1 |
| 2 | 4293998 | Шток поршня в сборе | 1 |
| 2B | 0429901 | Втулка пальца | 1 |
| 3 | 0430001 | Головка гидроцилиндра | 1 |
| 4 | 0429903 | Втулка | 1 |
| 5 | 0429904 | U-образная манжета | 1 |
| 6 | 0429906 | Грязесъёмное кольцо | 1 |
| 7 | 0429907 | Уплотнительное кольцо | 1 |
| 8 | 0429908 | Опорное кольцо | 1 |
| 9 | 0429910 | Уплотнительное кольцо | 1 |
| 10 | 0429914 | Поршень | 1 |
| 11 | 0429915 | Кольцо | 2 |
| 12 | 0429916 | Уплотнительное кольцо | 1 |
| 13 | 0429917 | Стальной шарик | 1 |
| 14 | 0429918 | Установочный винт | 1 |
| 15 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 4293337 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
