Управление короб — HITACHI EX8

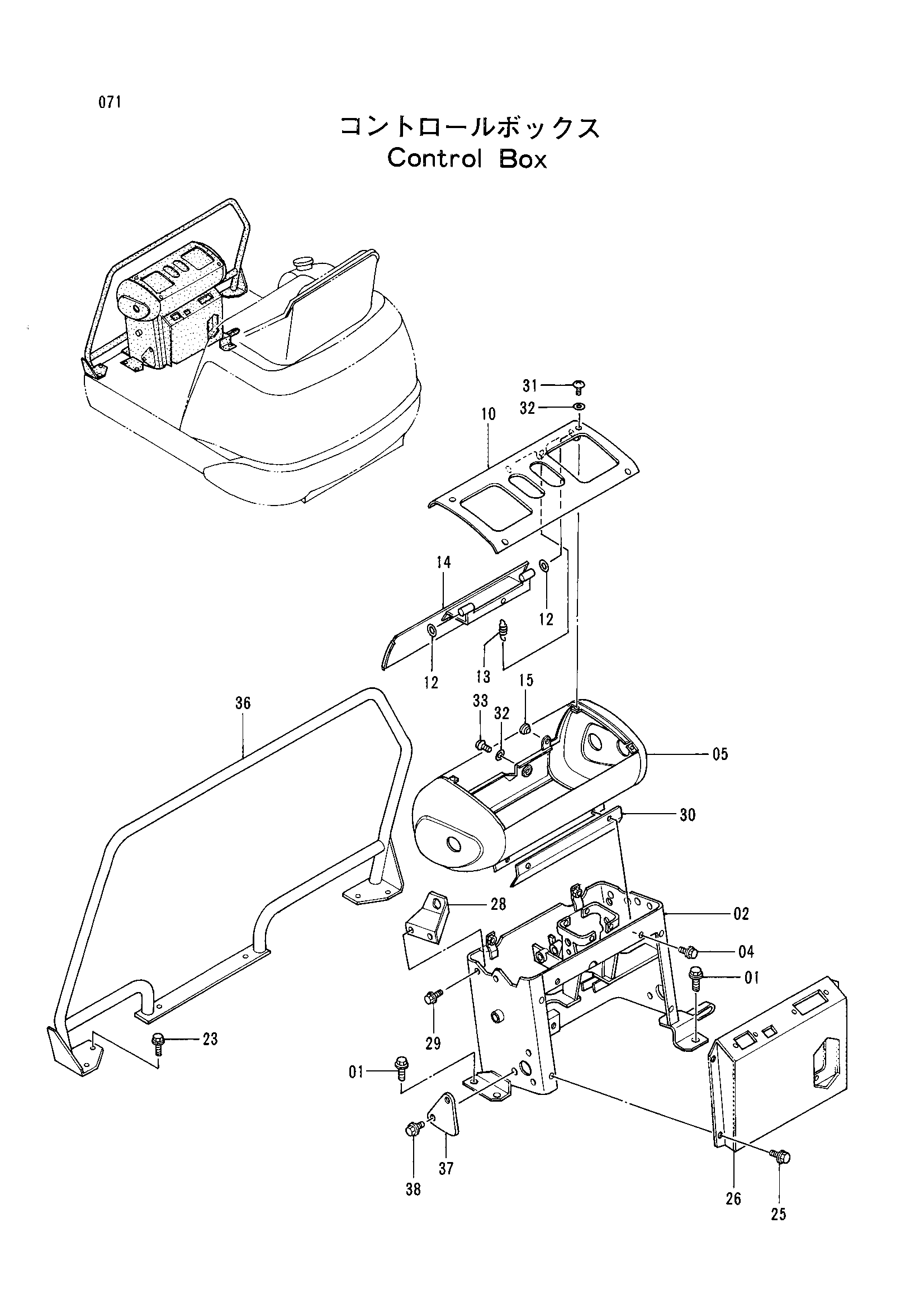

Заводская схема «Управление короб» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J020820 | Болт с шайбой | 4 |
| 02 | 6012366 | Стойка | 1 |
| 04 | J460612 | Винт с шайбой | 2 |
| 05 | 5003425 | Короб управление | 1 |
| 10 | 7025089 | Крышка верхний | 1 |
| 12 | 4280194 | Шайба | 2 |
| 13 | 4280195 | Пружина | 1 |
| 14 | 7025090 | Крышка передний | 1 |
| 15 | 4280193 | Амортизатор резиновый | 2 |
| 23 | J020825 | Болт с шайбой | 5 |
| 23 | J020825 | Болт с шайбой | 6 |
| 25 | 4302321 | Болт с шайбой | 4 |
| 25 | J020820 замена: 4302321 | Болт с шайбой | 4 |
| 26 | 7025268 | Панель указатель | 1 |
| 28 | 8052615 | Свикх кронштейн | 1 |
| 29 | J010816 | Болт с шайбой | 2 |
| 30 | 4322522 | Пластина | 1 |
| 31 | 4287805 | Винт | 4 |
| 32 | 4287806 | Шайба | 6 |
| 33 | 4288024 | Винт | 2 |
| 36 | 7025514 | Стойка | 1 |
| 37 | 4288799 | Пластина | 1 |
| 38 | J010816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
