Ход трубопроводы — HITACHI EX8

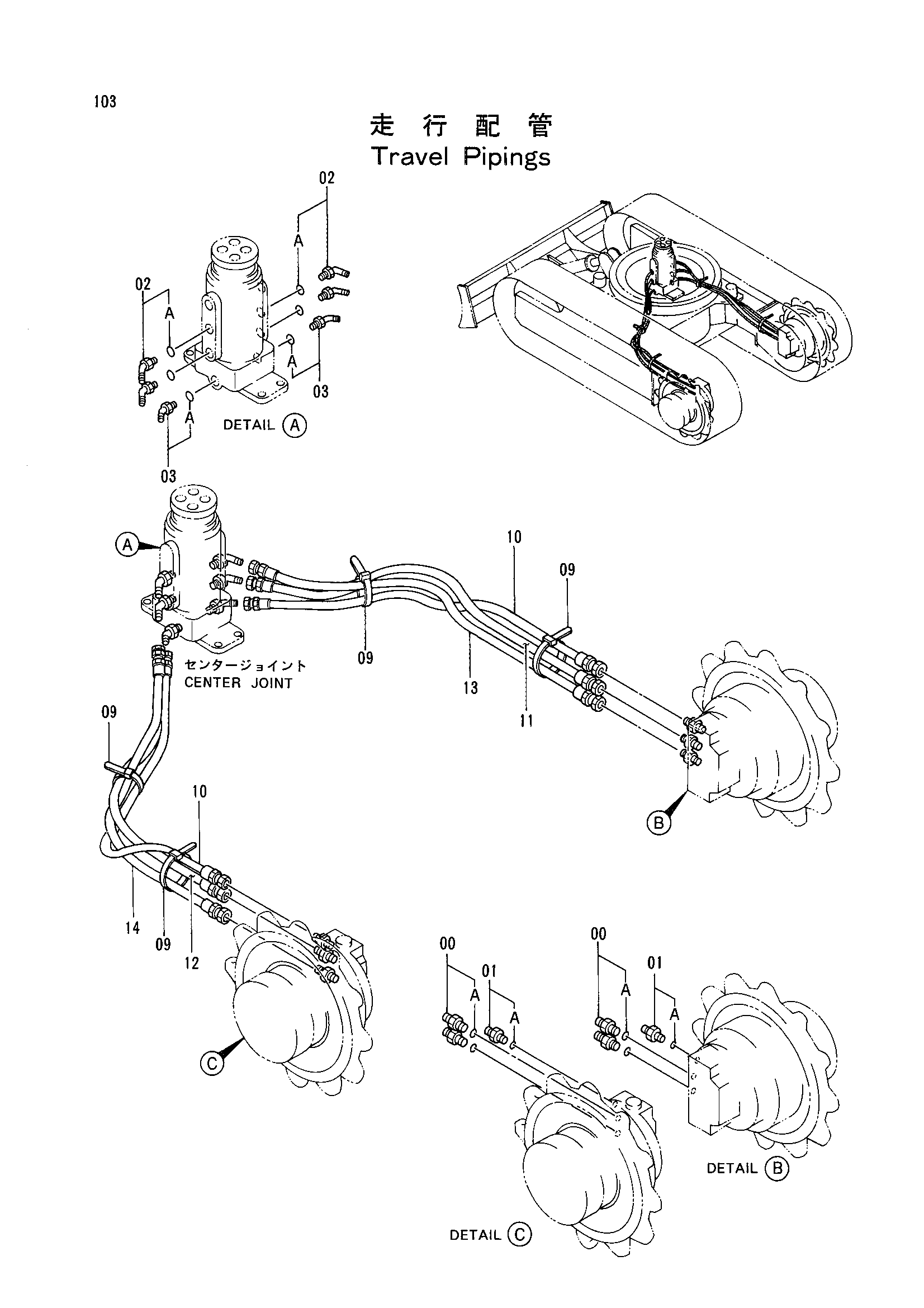

Заводская схема «Ход трубопроводы» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200468 | Адаптер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4279246 | Угловой штуцер | 4 |
| 02A | R26448R | Уплотнительное кольцо | 1 |
| 03 | 4279244 | Угловой штуцер | 2 |
| 03A | 4510185 | Уплотнительное кольцо | 1 |
| 09 | 4055312 | Ленточный зажим | 4 |
| 10 | 4289400 | Нейлоновый шланг | 2 |
| 11 | 4289396 | Нейлоновый шланг | 1 |
| 12 | 4289397 | Нейлоновый шланг | 1 |
| 13 | 4289398 | Нейлоновый шланг | 1 |
| 14 | 4289399 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
