.Корпус (9) — HITACHI EX8

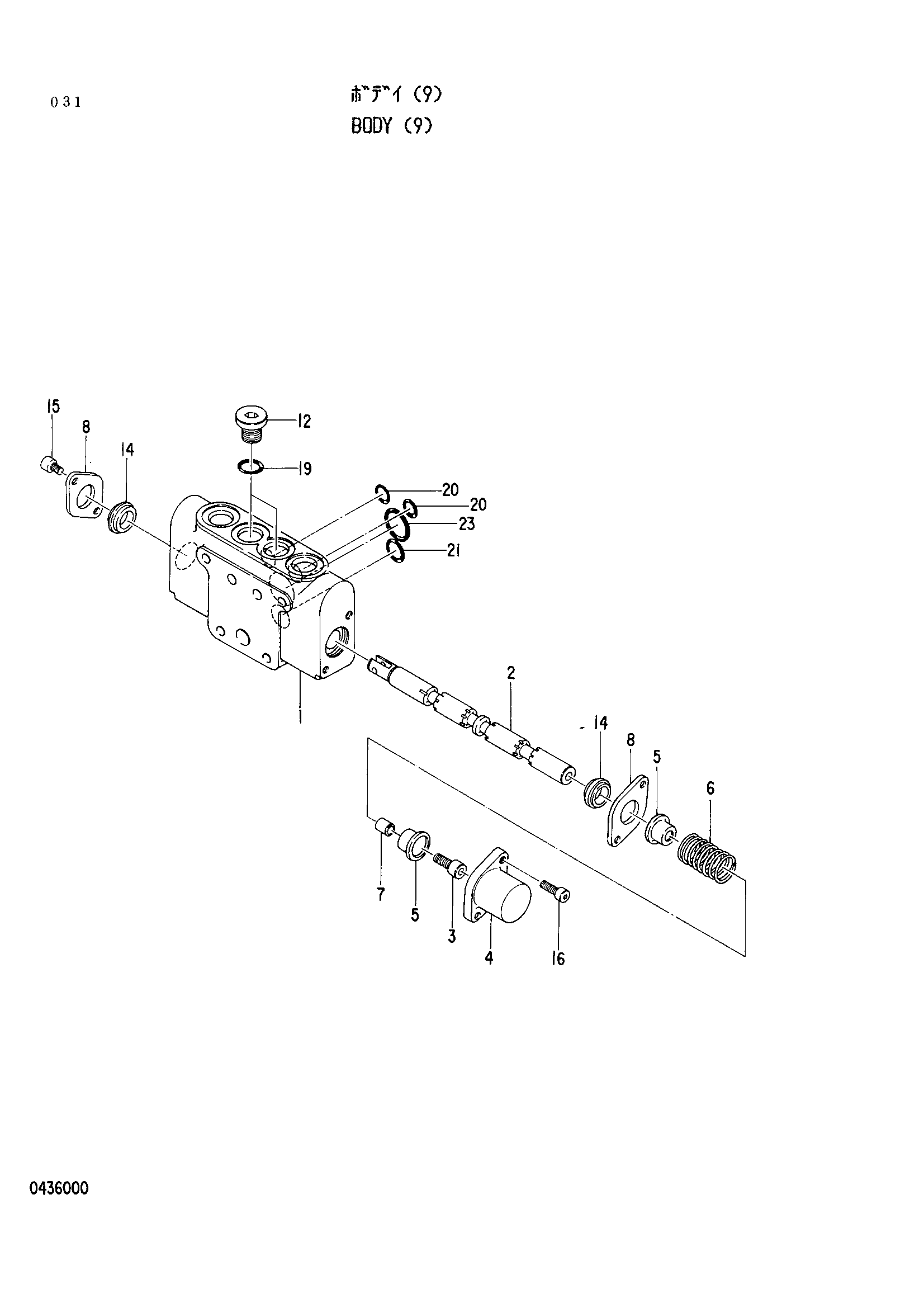

Заводская схема «.Корпус (9)» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4266896 | Корпус (9) | 1 | |
| 1 | 0436001 | Корпус | 1 |
| 2 | 0435502 | Золотник | 1 |
| 3 | 0435203 | Болт с внутренним шестигранником | 1 |
| 4 | 0435204 | Крышка | 1 |
| 5 | 0435205 | Седло пружины | 2 |
| 6 | 0435206 | Пружина | 1 |
| 7 | 0435207 | Фиксатор | 1 |
| 8 | 0435208 | Пластина | 2 |
| 12 | 0215221 | Пробка | 2 |
| 14 | 0435212 | Манжета | 2 |
| 15 | 0435213 | Болт с внутренним шестигранником | 2 |
| 16 | 0435214 | Болт с внутренним шестигранником | 2 |
| 19 | 957366 | Уплотнительное кольцо | 2 |
| 20 | 0215215 | Уплотнительное кольцо | 2 |
| 21 | 0435216 | Уплотнительное кольцо | 1 |
| 23 | 0264222 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
