Опора радиатора — HITACHI EX8

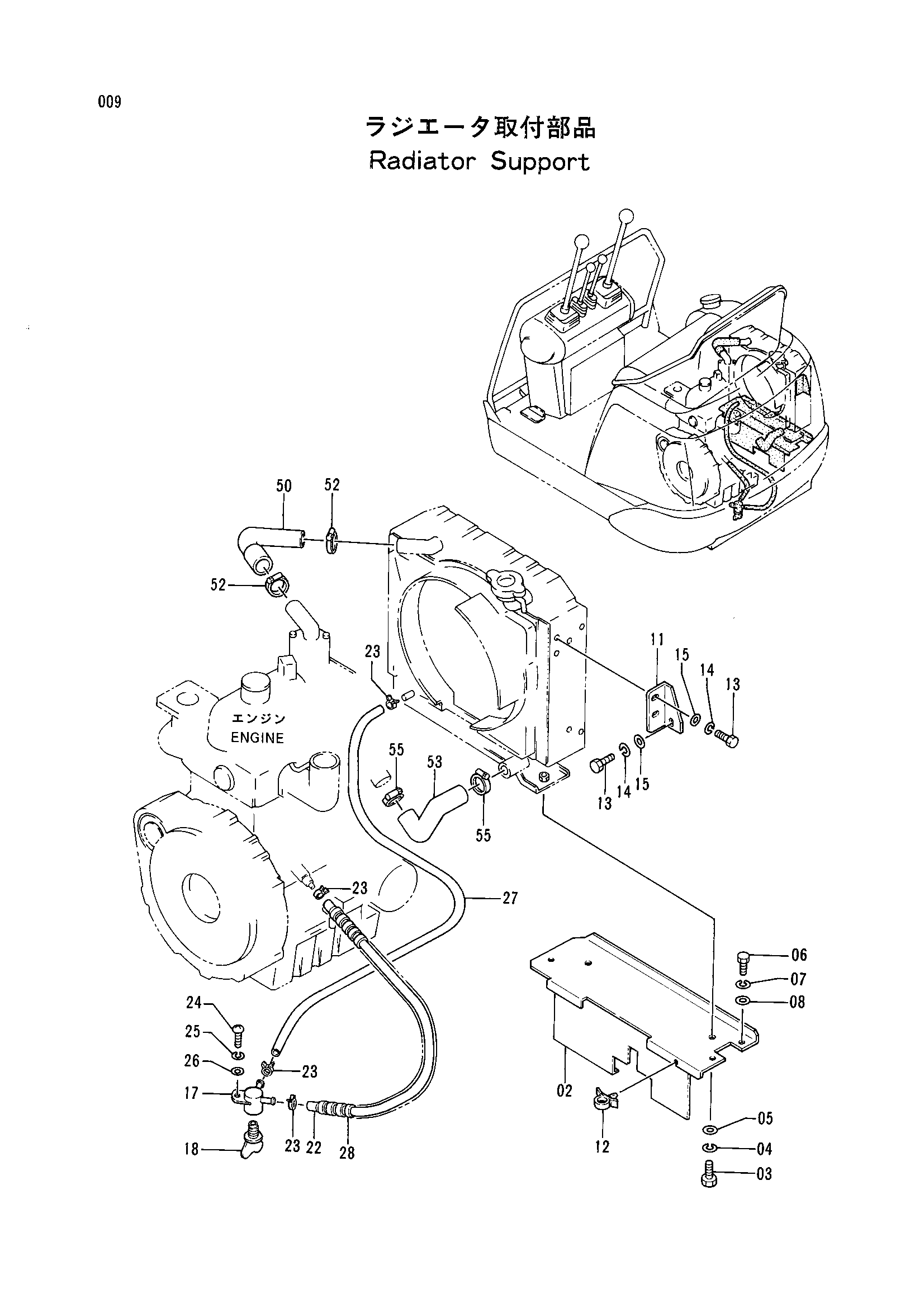

Заводская схема «Опора радиатора» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7024565 | Кронштейн | 1 |
| 03 | M111025 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | 4114402 | Шайба | 2 |
| 06 | J900820 | Болт | 3 |
| 07 | A590908 | Пружинная шайба | 3 |
| 08 | A590108 | Плоская шайба | 3 |
| 11 | 3056817 | Кронштейн | 1 |
| 12 | 4288212 | Хомут шланга | 1 |
| 13 | J900816 | Болт | 3 |
| 14 | A590908 | Пружинная шайба | 3 |
| 15 | A590108 | Плоская шайба | 3 |
| 17 | 4280199 | Пробка дренажный | 1 |
| 18 | 4280197 | Кокк дренажный | 1 |
| 22 | 4280362 | Водяной шланг | 1 |
| 23 | 4508575 | Хомут шланга | 4 |
| 24 | M430820 | Винт | 1 |
| 25 | A590908 | Пружинная шайба | 1 |
| 26 | A590108 | Плоская шайба | 1 |
| 27 | 4294573 | Водяной шланг | 1 |
| 28 | 4295175 | Трубка | 1 |
| 50 | 2032121 | Водяной шланг | 1 |
| 52 | 4504367 | Хомут шланга | 2 |
| 53 | 2032122 | Водяной шланг | 1 |
| 55 | 4504367 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
