Запасные педаль — HITACHI EX8

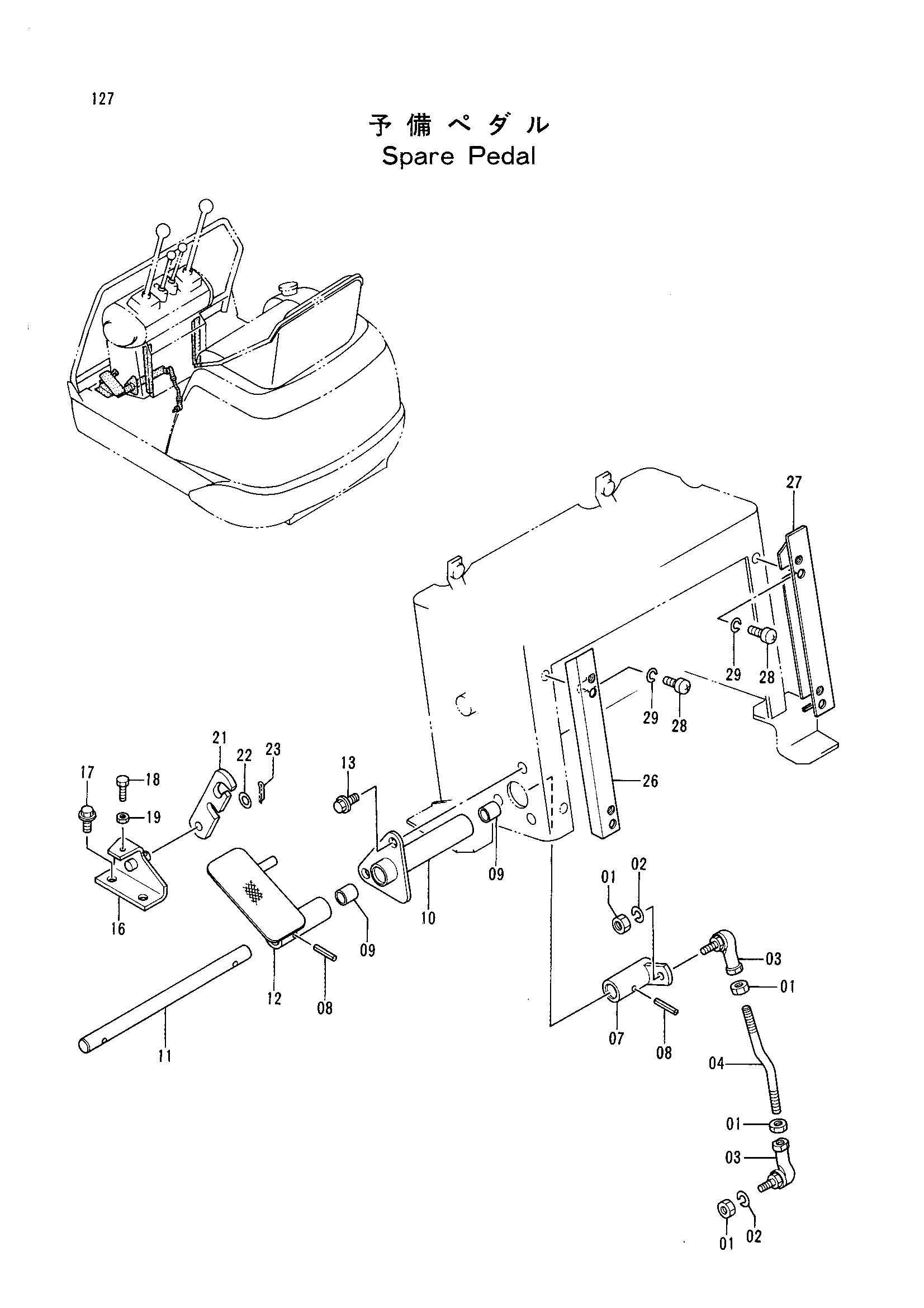

Заводская схема «Запасные педаль» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M500807 | Гайка | 4 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | 4287792 | Шарнир | 2 |
| 04 | 4291949 | Шток | 1 |
| 07 | 9737578 | Тяга | 1 |
| 08 | 967380 | Пружинный штифт | 2 |
| 09 | 4280301 | Втулка | 2 |
| 10 | 8053035 | Кронштейн | 1 |
| 11 | 4291879 | Вал | 1 |
| 12 | 8053034 | Педаль | 1 |
| 13 | J010816 | Болт с шайбой | 2 |
| 16 | 8053036 | Кронштейн ограничитель | 1 |
| 17 | J010816 | Болт с шайбой | 2 |
| 18 | J900620 | Болт | 1 |
| 19 | M500605 | Гайка | 1 |
| 21 | 4291878 | Рукоять ограничитель | 1 |
| 22 | A590110 | Плоская шайба | 1 |
| 23 | A763016 | Шплинт | 1 |
| 26 | 8054318 | Кронштейн L | 1 |
| 27 | 8054319 | Кронштейн R | 1 |
| 28 | M430816 | Винт | 4 |
| 29 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
