Основной трубопроводы (1) — HITACHI EX8

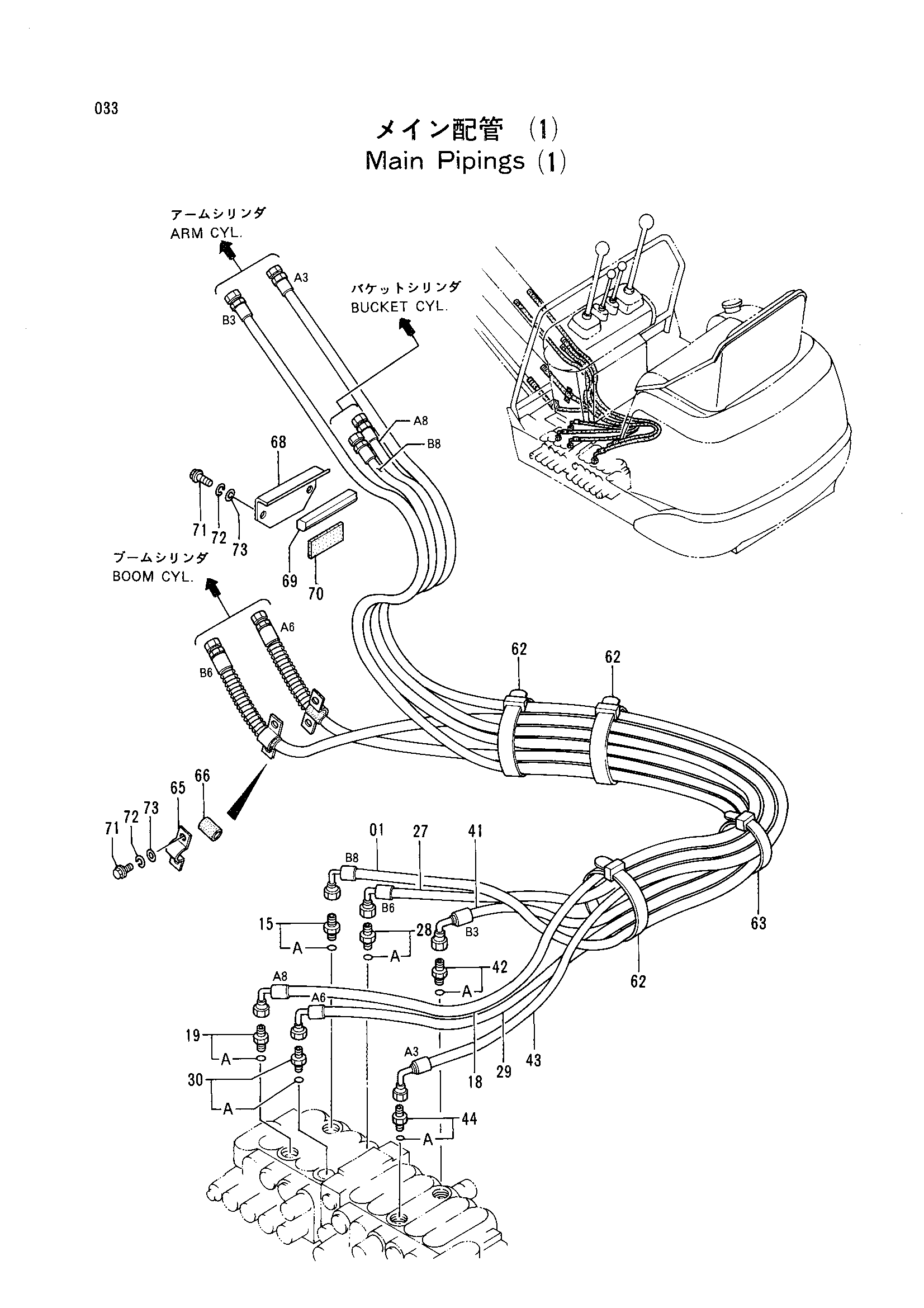

Заводская схема «Основной трубопроводы (1)» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289411 | Нейлоновый шланг | 1 |
| 15 | 4200465 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4289412 | Нейлоновый шланг | 1 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4289413 замена: 4311640 | Нейлоновый шланг | 1 |
| 27 | 4311640 | Нейлоновый шланг(с защита) | 1 |
| 28 | 4200465 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4289414 замена: 4311641 | Нейлоновый шланг | 1 |
| 29 | 4311641 | Нейлоновый шланг(с защита) | 1 |
| 30 | 4200465 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4289415 | Нейлоновый шланг | 1 |
| 42 | 4200465 | Адаптер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4289416 | Нейлоновый шланг | 1 |
| 44 | 4200465 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4055311 | Ленточный зажим | 10 |
| 63 | 4055312 | Ленточный зажим | 3 |
| 65 | 4279304 | Хомут шланга | 2 |
| 66 | 4279305 | Втулка | 2 |
| 68 | 3056990 | Хомут шланга | 1 |
| 69 | 4280428 | Втулка | 1 |
| 70 | 4280429 | Пластина резиновый | 1 |
| 71 | J900820 | Болт | 6 |
| 72 | A590908 | Пружинная шайба | 6 |
| 73 | A590108 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
