Удлинённый рукоять 0.9M — HITACHI EX8

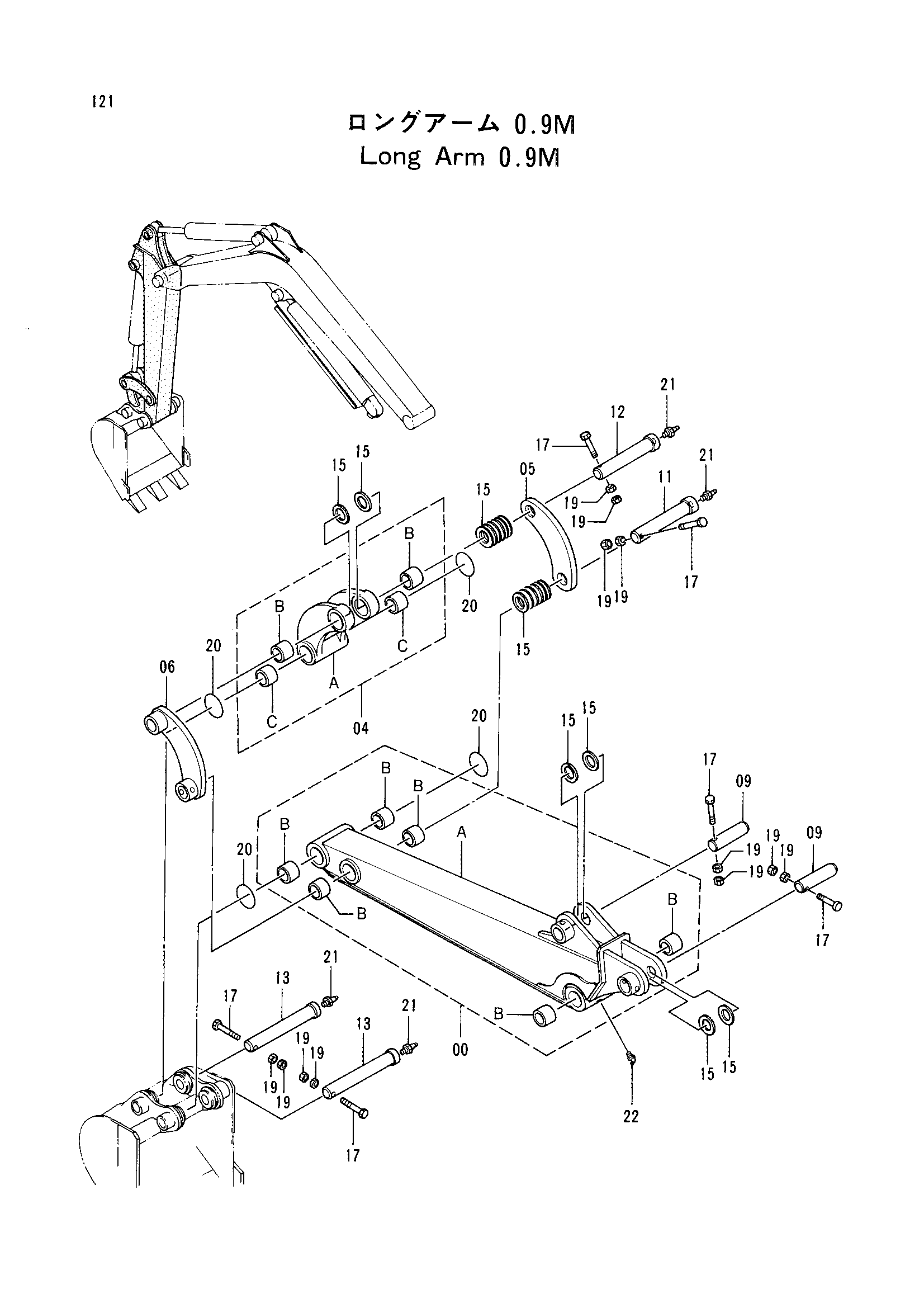

Заводская схема «Удлинённый рукоять 0.9M» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052051 | Рукоять в сборе | 1 |
| 00A | 6012165 | Рукоять | 1 |
| 00B | 4275435 | Втулка | 6 |
| 04 | 8051010 | Тяга в сборе | 1 |
| 04A | 3056180 | Тяга | 1 |
| 04B | 4275436 | Втулка | 2 |
| 04C | 4275435 | Втулка | 2 |
| 05 | 3056097 | Тяга | 1 |
| 06 | 8050809 | Тяга | 1 |
| 09 | 4275428 | Палец | 2 |
| 11 | 4275429 | Палец | 1 |
| 12 | 4275430 | Палец | 1 |
| 13 | 4275431 | Палец | 2 |
| 15 | 4275427 | Регулировочная шайба | 18 |
| 17 | 4277468 | Болт | 6 |
| 19 | J950008 | Гайка | 12 |
| 20 | 4275432 | Уплотнительное кольцо | 4 |
| 21 | J75481 | Пресс-маслёнка | 4 |
| 22 | J75581 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
