Рычаг тяга (отвал) — HITACHI EX8

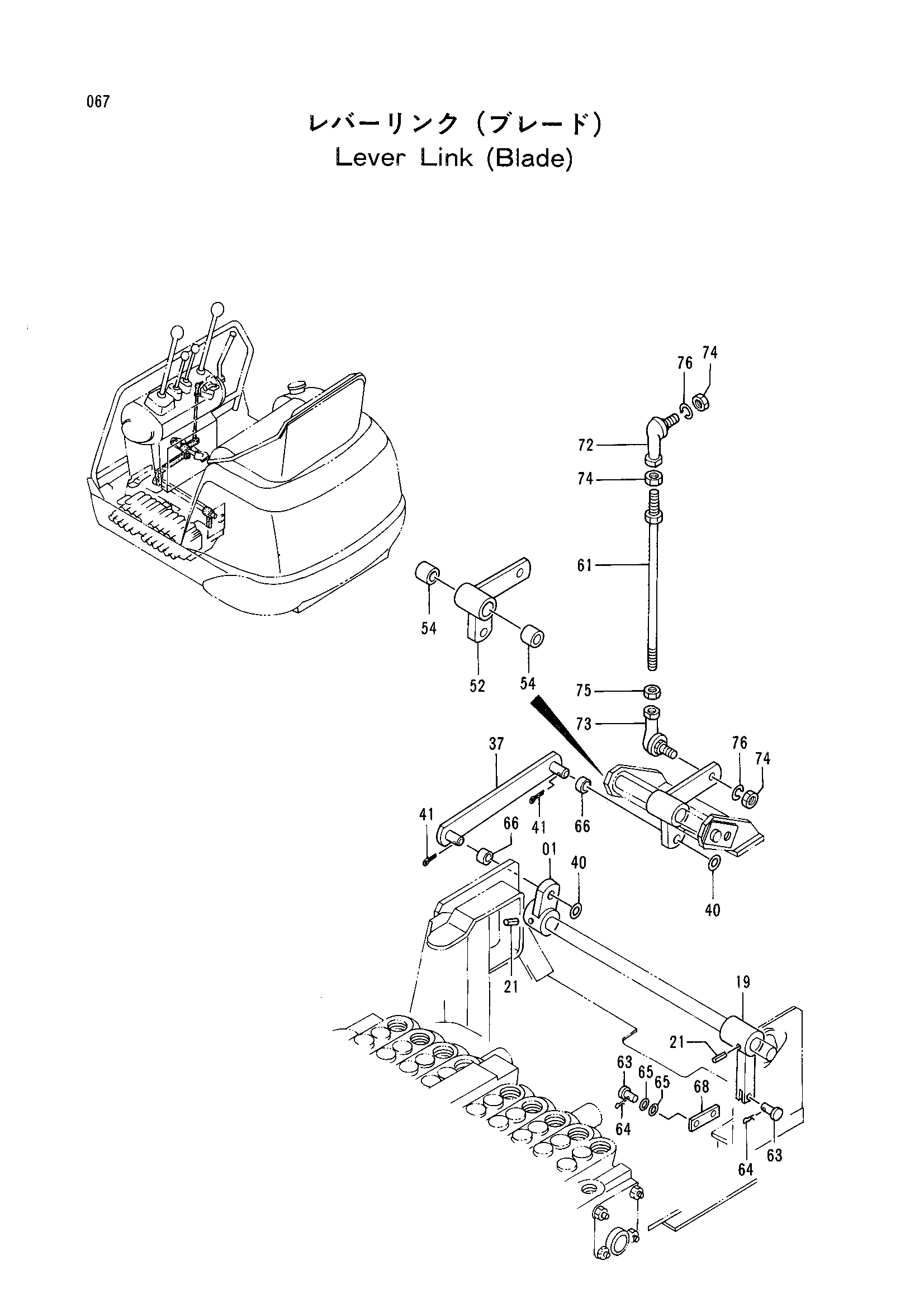

Заводская схема «Рычаг тяга (отвал)» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9737623 | Тяга | 1 |
| 19 | 9737622 | Тяга | 1 |
| 21 | 967380 | Пружинный штифт | 2 |
| 37 | 8051448 | Тяга | 1 |
| 40 | A590108 | Плоская шайба | 2 |
| 41 | A762016 | Шплинт | 2 |
| 52 | 8051444 | Тяга | 1 |
| 54 | 4280301 | Втулка | 2 |
| 61 | 9738308 | Шток | 1 |
| 63 | 4279607 | Палец | 2 |
| 64 | 4022695 | Стопорный палец | 2 |
| 65 | A590105 | Плоская шайба | 2 |
| 66 | 4280582 | Втулка | 2 |
| 68 | 4280625 | Тяга | 1 |
| 72 | 4287792 | Шарнир | 1 |
| 73 | 4287793 | Соединение шарик(левый) | 1 |
| 74 | M500807 | Гайка | 3 |
| 75 | M580008 | Гайка (левый) | 1 |
| 76 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
