Передний трубопроводы — HITACHI EX8

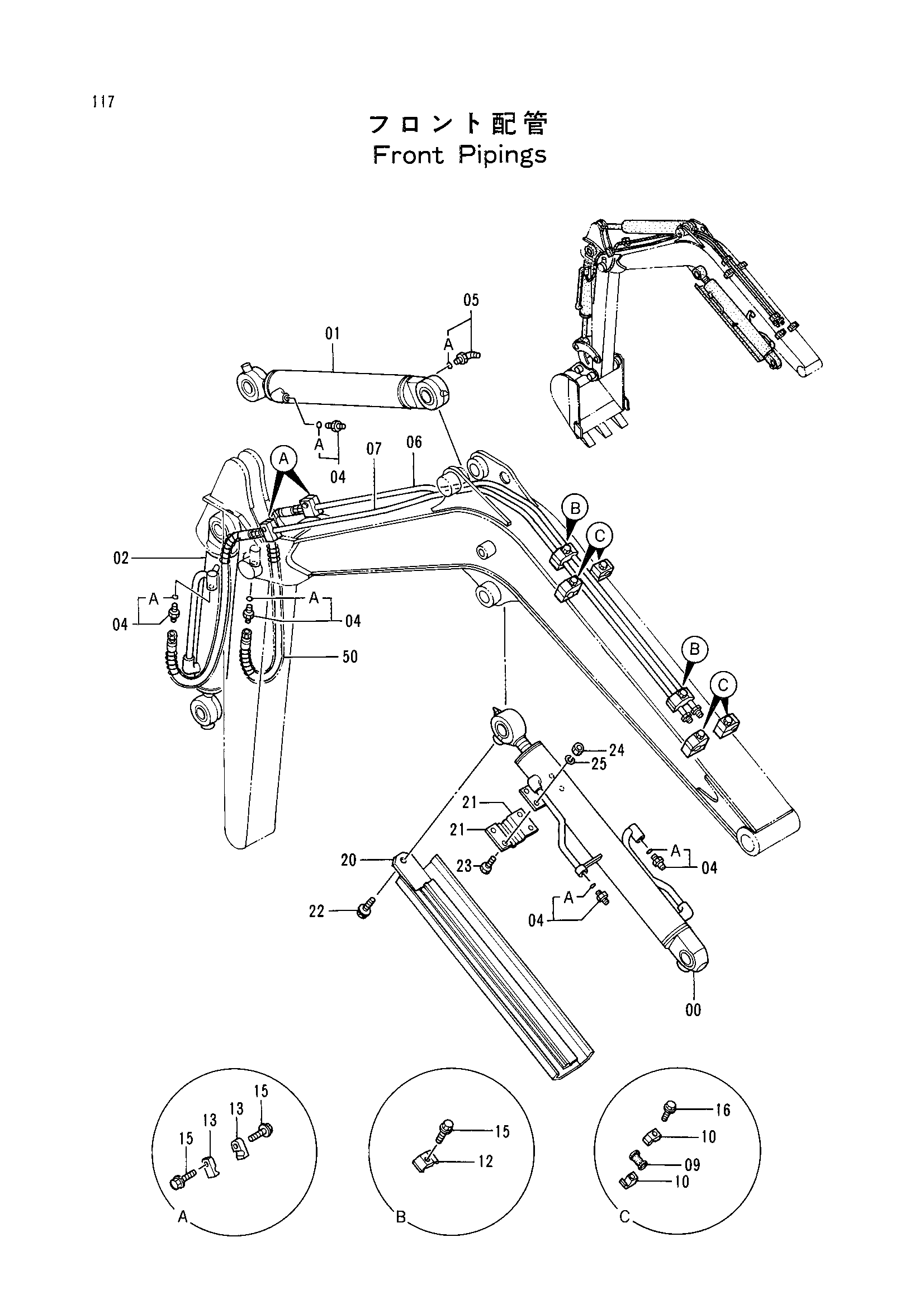

Заводская схема «Передний трубопроводы» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4270518 | Гидроцилиндр стрелы | 1 |
| 01 | 4270523 | Гидроцилиндр рукояти | 1 |
| 02 | 4270528 | Гидроцилиндр ковша | 1 |
| 04 | 4200465 | Адаптер | 5 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 8050811 | Трубка | 1 |
| 07 | 8050810 | Трубка | 1 |
| 09 | 4288070 | Резиновая втулка | 4 |
| 10 | 4288069 | Хомут трубки | 4 |
| 12 | 4275551 | Хомут трубки | 2 |
| 13 | 4275552 | Хомут трубки | 2 |
| 15 | J020825 | Болт с шайбой | 4 |
| 16 | J020830 | Болт с шайбой | 4 |
| 20 | 8050812 | Крышка | 1 |
| 21 | 4275433 | Пластина | 2 |
| 22 | J021020 | Болт с шайбой | 1 |
| 23 | J900820 | Болт | 4 |
| 24 | M500807 | Гайка | 4 |
| 25 | A590908 | Пружинная шайба | 4 |
| 50 | 4289395 замена: 4308771 | Нейлоновый шланг(STD. рукоять) | 2 |
| 50 | 4294870 замена: 4308772 | Нейлоновый шланг(удлинённый рукоять) | 2 |
| 50 | 4308771 | Нейлоновый шланг(STD. рукоять) | 2 |
| 50 | 4308772 | Нейлоновый шланг(удлинённый рукоять) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
