.Корпус (3) — HITACHI EX8

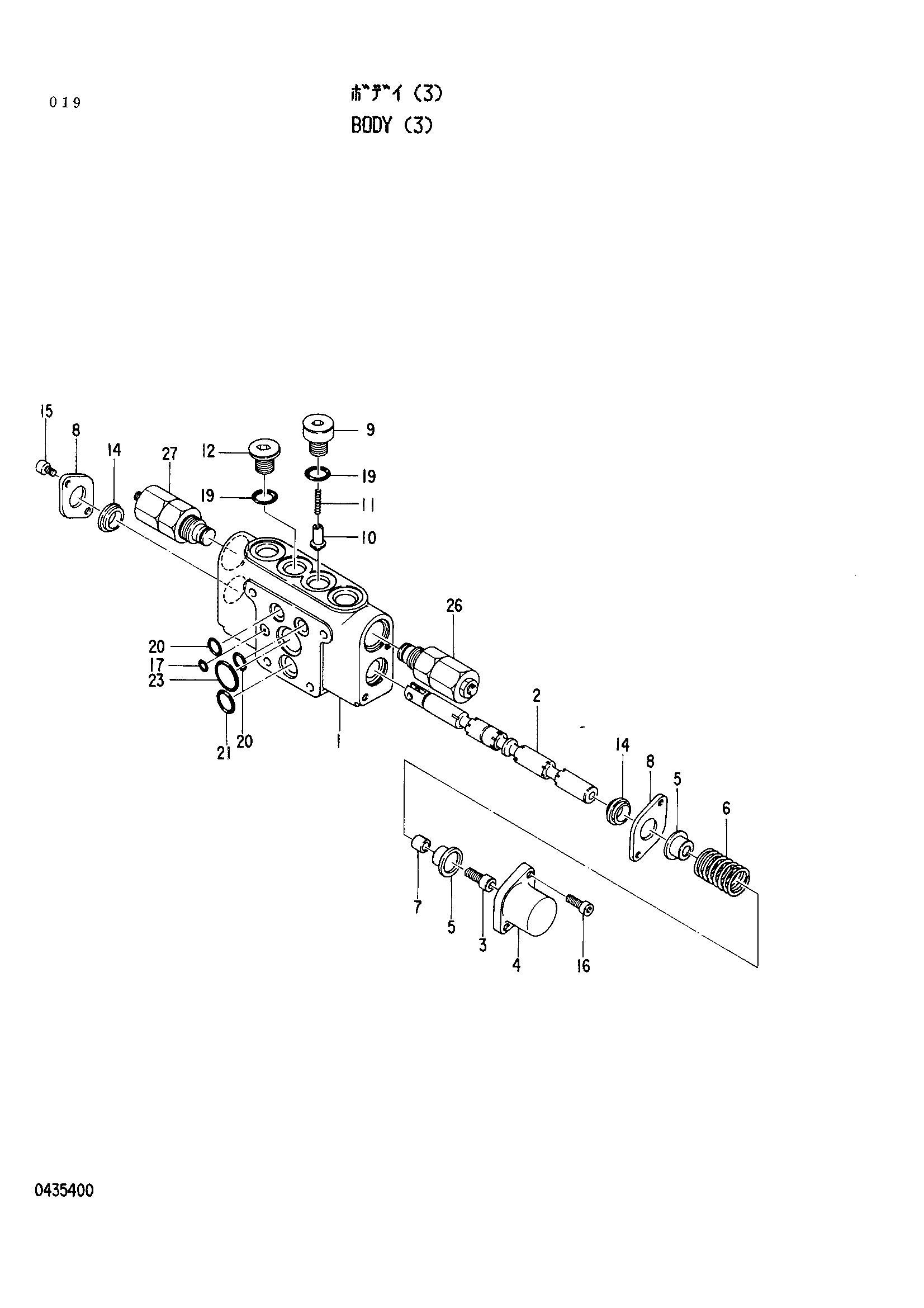

Заводская схема «.Корпус (3)» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4260727 | Корпус (3) | 1 | |
| 1 | 0435401 | Корпус | 1 |
| 2 | 0435402 | Золотник | 1 |
| 3 | 0435203 | Болт с внутренним шестигранником | 1 |
| 4 | 0435204 | Крышка | 1 |
| 5 | 0435205 | Седло пружины | 2 |
| 6 | 0435206 | Пружина | 1 |
| 7 | 0435207 | Фиксатор | 1 |
| 8 | 0435208 | Пластина | 2 |
| 9 | 0435209 | Пробка | 1 |
| 10 | 0435210 | Плунжер | 1 |
| 11 | 0435211 | Пружина | 1 |
| 12 | 0215221 | Пробка | 1 |
| 14 | 0435212 | Манжета | 2 |
| 15 | 0435213 | Болт с внутренним шестигранником | 2 |
| 16 | 0435214 | Болт с внутренним шестигранником | 2 |
| 17 | 0435215 | Уплотнительное кольцо | 1 |
| 19 | 957366 | Уплотнительное кольцо | 2 |
| 20 | 0215215 | Уплотнительное кольцо | 2 |
| 21 | 0435216 | Уплотнительное кольцо | 1 |
| 23 | 0264222 | Уплотнительное кольцо | 1 |
| 26 | 0435403 | Предохранительный клапан | 1 |
| 27 | 0435403 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
