Гидромотор (поворот) — HITACHI EX8

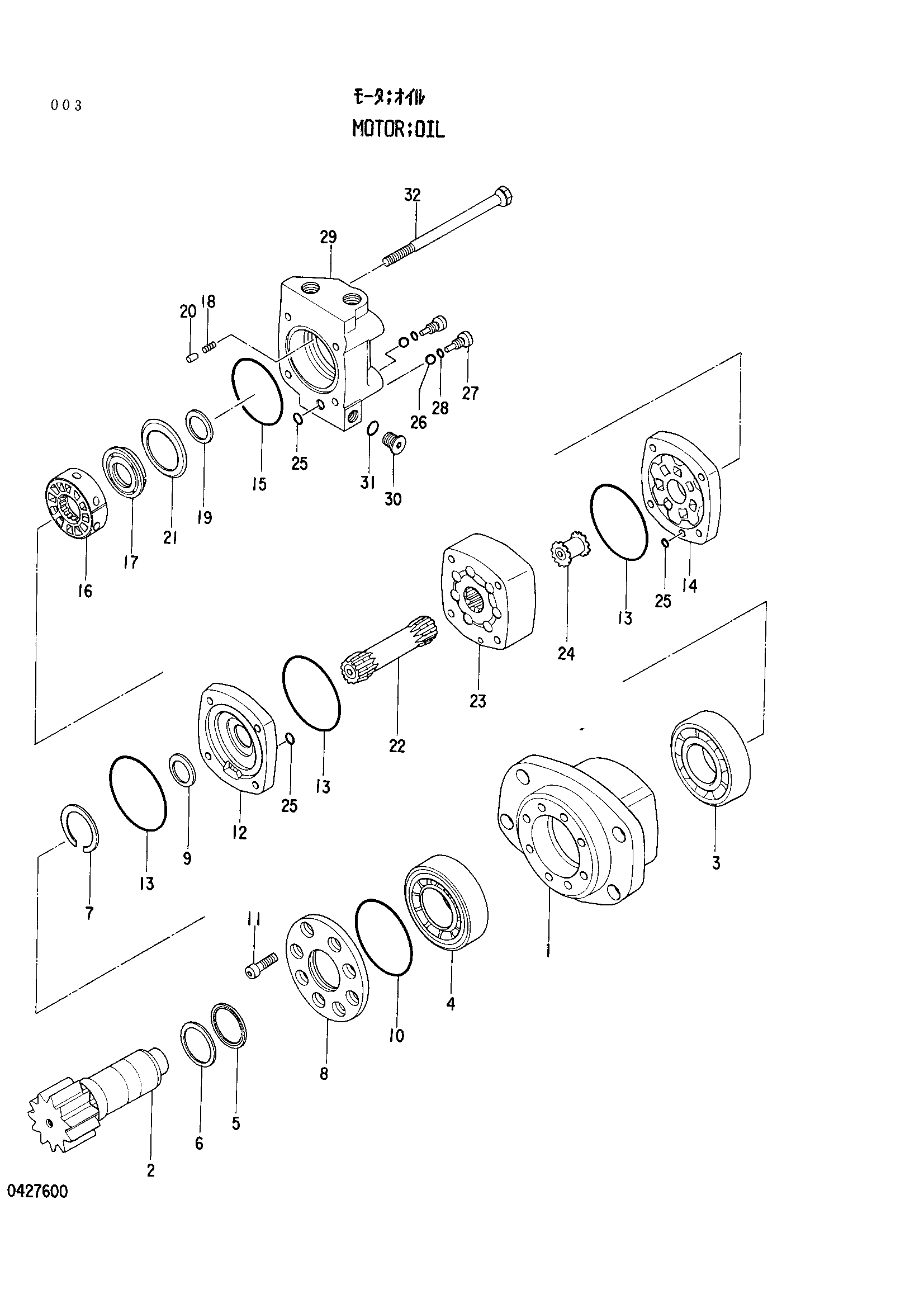

Заводская схема «Гидромотор (поворот)» для HITACHI EX8. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4269352 | Гидромотор | 1 | |
| 1 | 0427601 | Корпус | 1 |
| 2 | 0427602 | Шестерня | 1 |
| 3 | 0427603 | Шариковый подшипник | 1 |
| 4 | 0427604 | Роликовый подшипник | 1 |
| 5 | 0427605 | Кольцо | 1 |
| 6 | 0427606 | Опорное кольцо | 1 |
| 7 | 0427607 | Стопорное кольцо | 1 |
| 8 | 0427608 | Фиксатор | 1 |
| 9 | 0427609 | Уплотнение | 1 |
| 10 | 0427610 | Уплотнительное кольцо | 1 |
| 11 | 0427611 | Болт с внутренним шестигранником | 8 |
| 12 | 0427612 | Пластина | 1 |
| 13 | 0427613 | Уплотнительное кольцо | 3 |
| 14 | 0427614 | Пластина клапан | 1 |
| 15 | 0427615 | Уплотнительное кольцо | 1 |
| 16 | 0427616 | Клапан | 1 |
| 17 | 0427617 | Пластина | 1 |
| 18 | 0427618 | Пружина | 2 |
| 19 | 0427619 | Уплотнение | 1 |
| 20 | 0427620 | Палец | 2 |
| 21 | 0427621 | Уплотнение | 1 |
| 22 | 0427622 | Вал | 1 |
| 23 | 0427623 | Ротор | 1 |
| 24 | 0427624 | Клапан | 1 |
| 25 | 0427625 | Уплотнительное кольцо | 3 |
| 26 | 0427626 | Стальной шарик | 2 |
| 27 | 0427627 | Плаг | 2 |
| 28 | 0427628 | Уплотнительное кольцо | 2 |
| 29 | 0427629 | Корпус | 1 |
| 30 | 0427630 | Пробка | 1 |
| 31 | 957366 | Уплотнительное кольцо | 1 |
| 32 | 0427631 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
