Бортовой редуктор — HITACHI EX75US-5

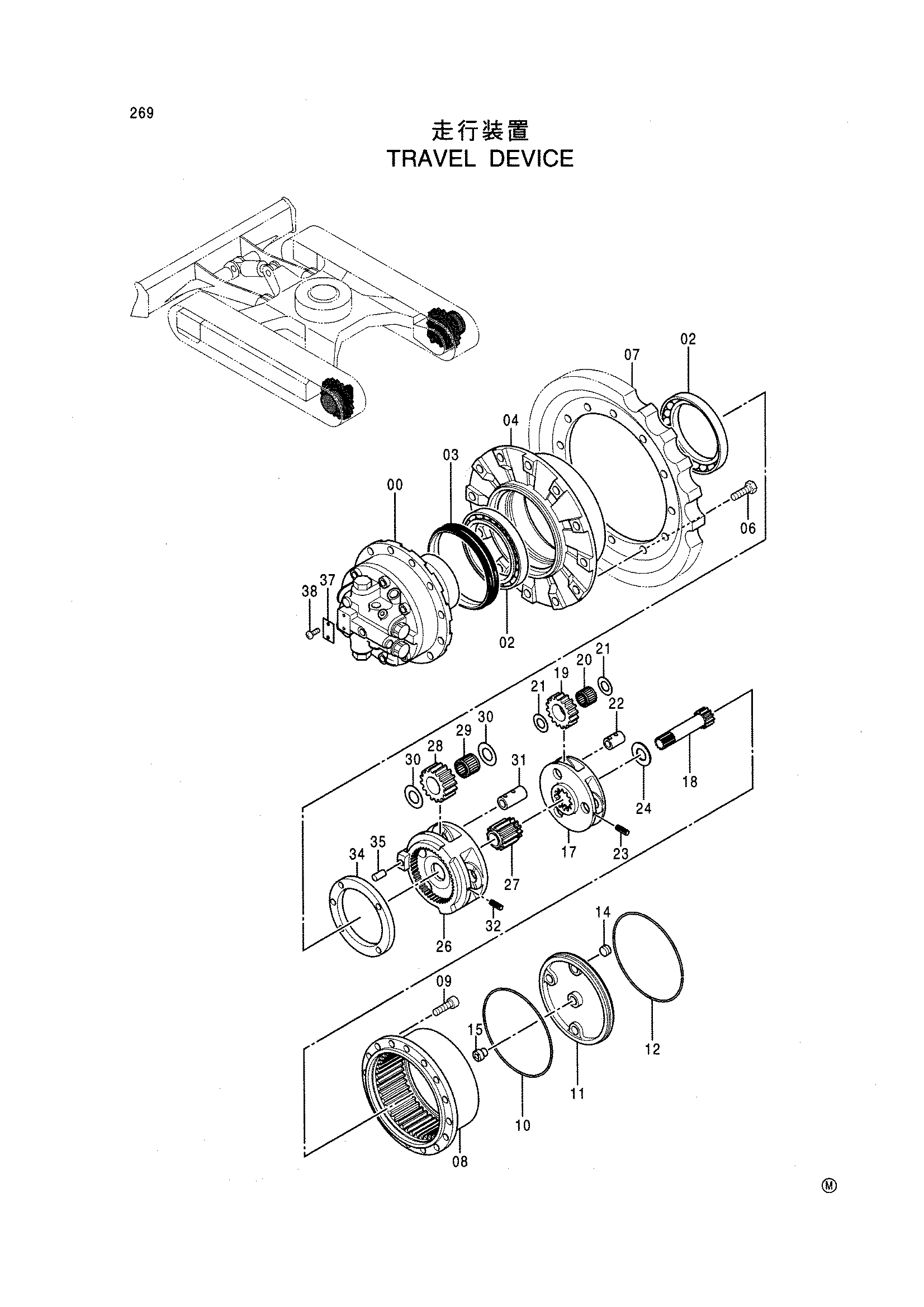

Заводская схема «Бортовой редуктор» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9174220 | Бортовой редуктор в сборе | 2 | |
| 00 | 9171543 замена: 9181359 | Гидромотор | 1 |
| 00 | (9181359) | Гидромотор | 1 |
| 02 | 4392319 | Шариковый подшипник | 2 |
| 03 | 4082631 | Комплект уплотнений | 1 |
| 04 | 1025079 | Барабан | 1 |
| 06 | J931635 | Болт | 12 |
| 07 | 1024217 | Звёздочка | 1 |
| 08 | 2041582 | Коронная шестерня | 1 |
| 09 | M341236 | Болт с внутренним шестигранником | 16 |
| 10 | 4407802 | Уплотнительное кольцо | 1 |
| 11 | 2041583 | Крышка | 1 |
| 12 | 4392320 | Кольцо | 1 |
| 14 | 4245797 | Пробка | 3 |
| 15 | 4258916 | Стопорный палец | 1 |
| 17 | 2041584 | Водило | 1 |
| 18 | 2041585 | Вал проп. | 1 |
| 19 | 3080616 | Планетарная шестерня | 3 |
| 20 | 4392321 | Игольчатый подшипник | 3 |
| 21 | 4392322 | Упорная пластина | 6 |
| 22 | 4392323 | Палец | 3 |
| 23 | 4116305 | Пружинный штифт | 3 |
| 24 | 4392324 | Упорная пластина | 1 |
| 26 | 1025080 | Водило | 1 |
| 27 | 3080617 | Солнечная шестерня | 1 |
| 28 | 3080618 | Планетарная шестерня | 3 |
| 29 | 4392325 | Игольчатый подшипник | 3 |
| 30 | 4392326 | Упорная пластина | 6 |
| 31 | 4392327 | Палец | 3 |
| 32 | 4105691 | Пружинный штифт | 3 |
| 34 | 3080619 | Гайка | 1 |
| 35 | J401032 | Установочный штифт | 1 |
| 37 | 3084441 | Информационная табличка | 1 |
| 38 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
