Пилотные гидролинии (гидромолот и гидроножницы) [смещаемый стрела] <UR> — HITACHI EX75US-5

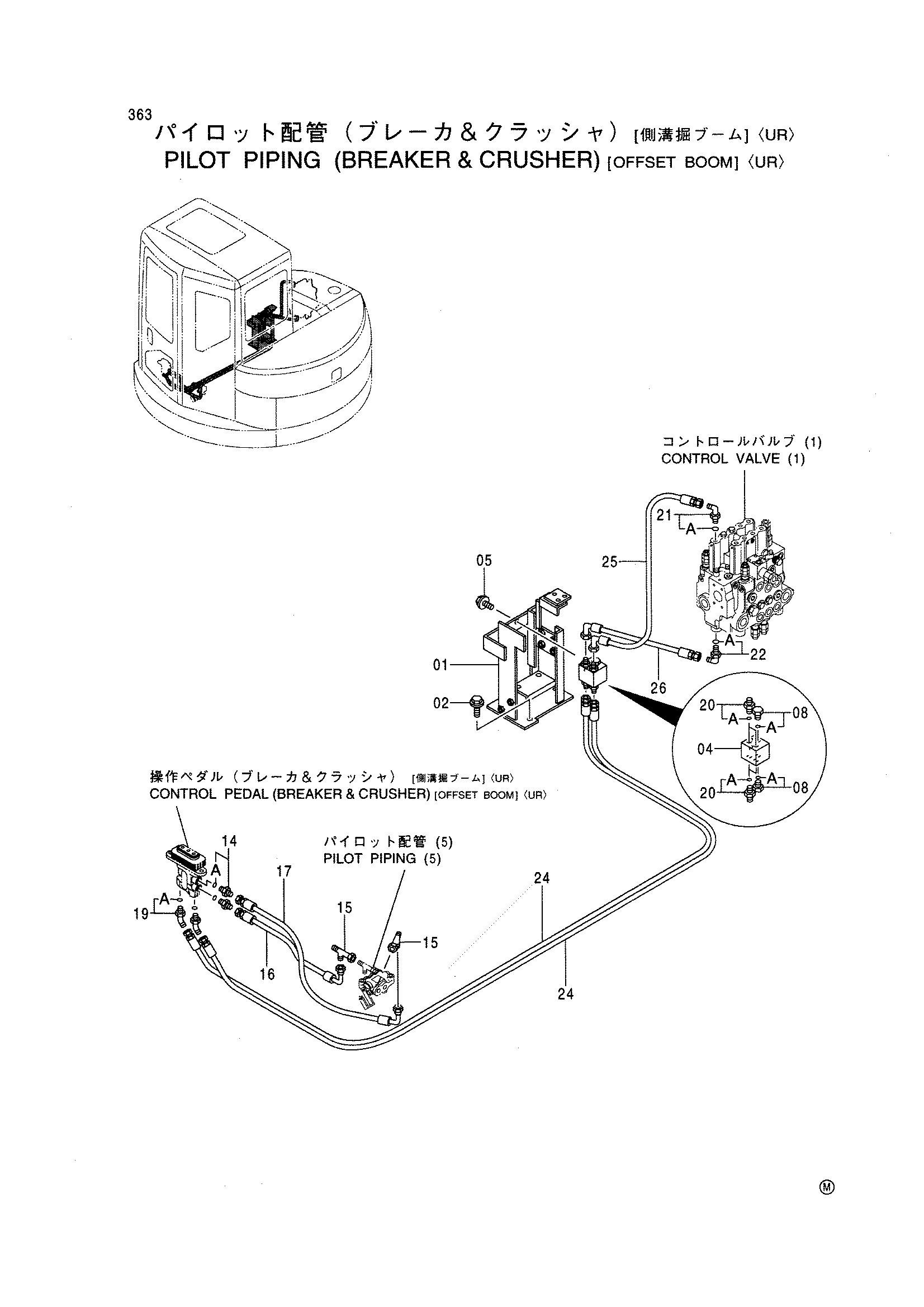

Заводская схема «Пилотные гидролинии (гидромолот и гидроножницы) [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (гидромолот и гидроножницы) [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/b8/b84537b6-a231-46aa-9430-b3c0b56ea1d7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7038078 | Кронштейн | 1 |
| 02 | J021030 | Болт с шайбой | 2 |
| 04 | 4330230 | Челночный клапан | 1 |
| 05 | J010820 | Болт с шайбой | 2 |
| 08 | 4093624 | Пробка | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200465 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4252786 | Тройник | 2 |
| 16 | 4396306 | Шланг | 1 |
| 17 | 4419042 | Шланг | 1 |
| 19 | 4193826 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4200468 | Адаптер | 4 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4393192 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4154670 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4364406 | Шланг | 2 |
| 25 | 4419044 | Шланг | 1 |
| 26 | 4367336 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
