Ковш блокировка клапан <75> — HITACHI EX75US-5

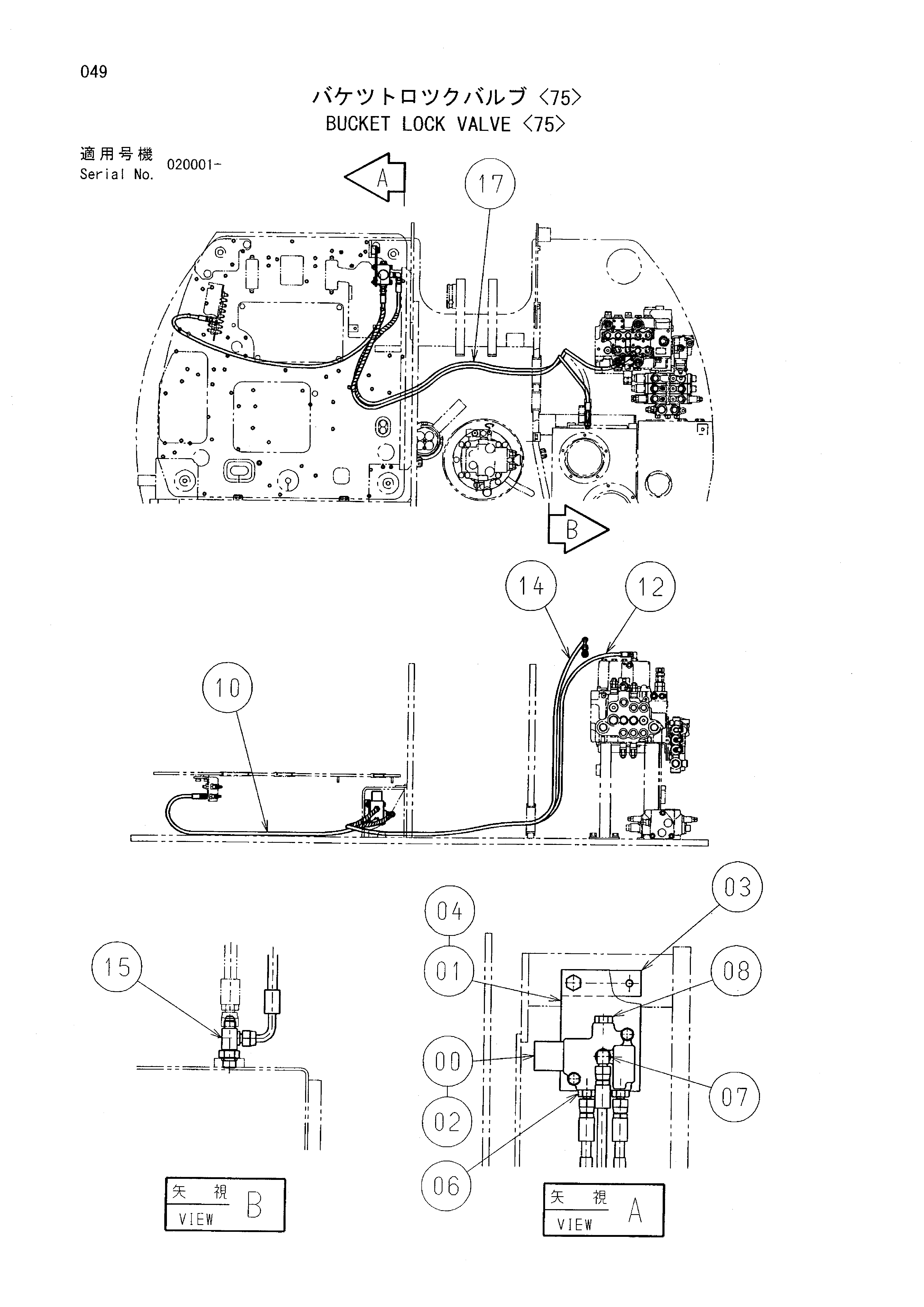

Заводская схема «Ковш блокировка клапан <75>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4424202 | Электромагнитный клапан | 1 |
| 01 | 9754290 | Кронштейн | 1 |
| 02 | J260870 | Болт с шайбой | 2 |
| 03 | 4433189 | Седло винта | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 06 | 4200465 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154670 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4093624 | Пробка | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4422618 | Шланг (T6) | 1 |
| 12 | 4422623 | Шланг (BR) | 1 |
| 14 | 4409484 | Шланг (8) | 1 |
| 15 | 4208909 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
