Смещаемый стрела <UR> — HITACHI EX75US-5

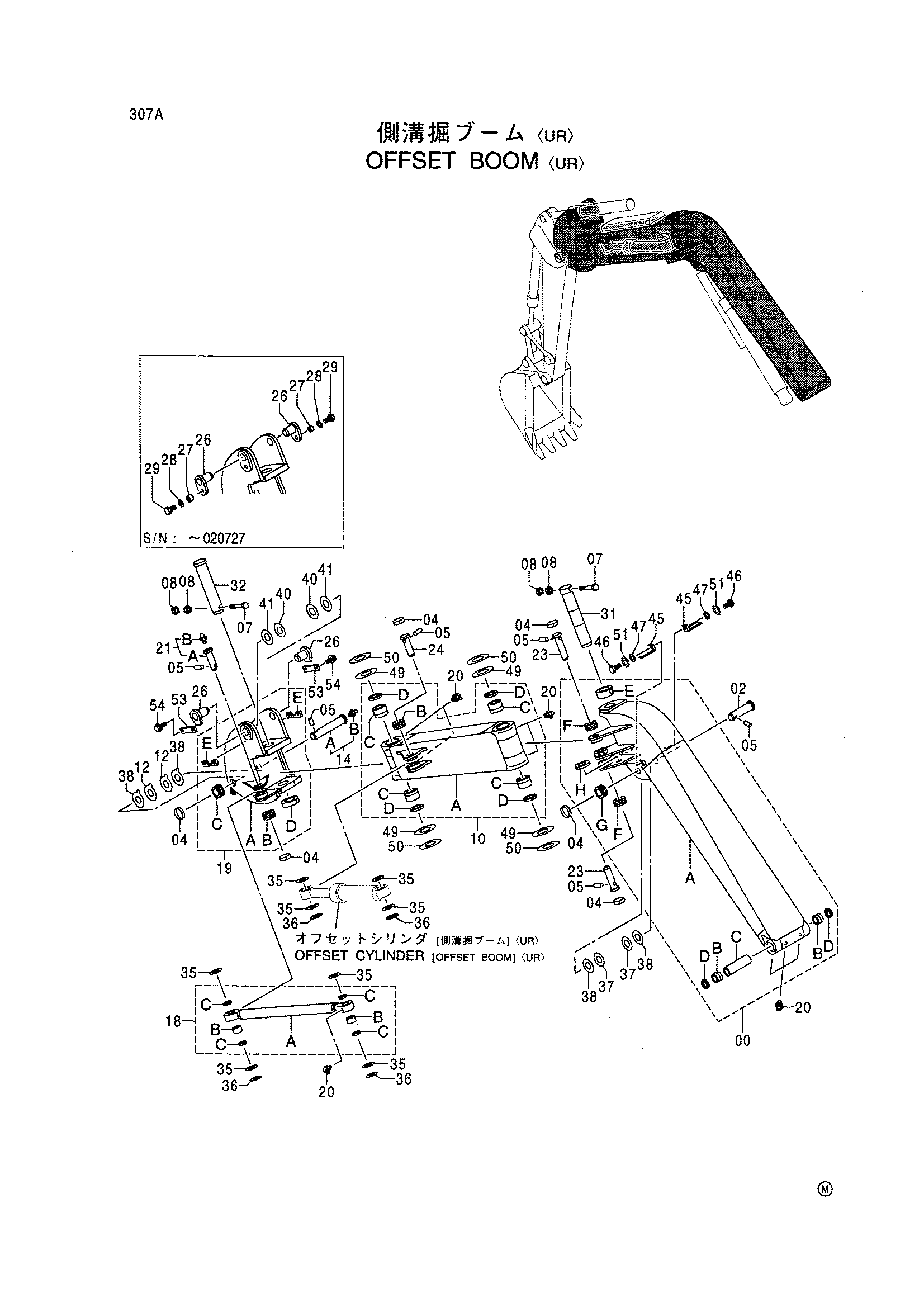

Заводская схема «Смещаемый стрела <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036035 | Стрела нижний | 1 |
| 00A | 5006396 | Стрела нижний | 1 |
| 00B | 4334422 | Втулка | 2 |
| 00C | 4374019 | Трубка | 1 |
| 00D | 4094086 | Пылезащитное уплотнение | 2 |
| 00E | 4236234 | Ограничитель | 1 |
| 00F | 4197031 | Ограничитель | 2 |
| 00G | 4197032 | Ограничитель | 1 |
| 00H | 4383474 замена: 4446223 | Седло винта | 1 |
| 00H | 4446223 | Седло винта | 1 |
| 02 | 3084880 | Палец | 1 |
| 04 | 4065688 | Кольцо | 6 |
| 05 | 4065689 | Палец | 6 |
| 07 | J922013 | Болт | 2 |
| 08 | J950020 | Гайка | 4 |
| 10 | 8075301 | Стрела верхний | 1 |
| 10A | 6018154 | Стрела верхний | 1 |
| 10B | 4197031 | Ограничитель | 1 |
| 10C | 4355877 | Втулка | 4 |
| 10D | 4074008 | Пылезащитное уплотнение | 4 |
| 12 | 4366694 | Упорная пластина 1.0 | 4 |
| 14 | 9178250 | Палец | 1 |
| 14A | 3084881 | Палец | 1 |
| 14B | J75481 | Пресс-маслёнка | 1 |
| 18 | 9178222 | Стойка | 1 |
| 18A | 9752031 | Стойка | 1 |
| 18B | 4345470 | Втулка | 2 |
| 18C | 4117954 | Пылезащитное уплотнение | 4 |
| 19 | 7036036 | Гидроцилиндр. стойка | 1 |
| 19A | 6018155 | Гидроцилиндр. стойка | 1 |
| 19B | 4197031 | Ограничитель | 1 |
| 19C | 4197032 | Ограничитель | 1 |
| 19D | 4236234 | Ограничитель | 1 |
| 19E | 4441143 | Ограничитель | 2 |
| 20 | J75581 | Пресс-маслёнка | 8 |
| 21 | 9111317 | Палец | 1 |
| 21A | 3040621 | Палец | 1 |
| 21B | J75481 | Пресс-маслёнка | 1 |
| 22 | 3084885 | Палец | 1 |
| 23 | 3084883 | Палец | 1 |
| 24 | 3084884 | Палец | 1 |
| 26 | 9751999 замена: 4441143 | Палец | 2 |
| 26 | 9751999 замена: 9755316 | Палец | 2 |
| 26 | 9751999 замена: 4441979 | Палец | 2 |
| 26 | 9751999 замена: J011225 | Палец | 2 |
| 26 | 9755316 | Палец | 2 |
| 27 | 4323864 | Втулка | 2 |
| 28 | J222016 | Шайба | 2 |
| 29 | J921635 | Болт | 2 |
| 31 | 3045177 | Палец | 1 |
| 32 | 3084928 | Палец | 1 |
| 35 | 4374459 | Упорная пластина 1.0 | 8 |
| 36 | 4374437 | Упорная пластина 2.0 | 4 |
| 37 | 4366694 | Упорная пластина 1.0 | 4 |
| 38 | 4367411 | Упорная пластина 2.0 | 4 |
| 40 | 4366693 | Упорная пластина 1.0 | 4 |
| 41 | 4370472 | Упорная пластина 2.0 | 2 |
| 45 | 4224631 | Кронштейн | 2 |
| 46 | J901425 | Болт | 2 |
| 47 | A590914 | Пружинная шайба | 2 |
| 47 | A590114 | Плоская шайба | 2 |
| 49 | 4375134 | Упорная пластина 1.0 | 8 |
| 50 | 4375136 | Упорная пластина 2.0 | 4 |
| 51 | 4426859 | Шайба зуб | 2 |
| 53 | 4441979 | Пластина | 2 |
| 54 | J011225 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
