Пилотные гидролинии (гидромолот и гидроножницы) [моноблочный стрела] <US> — HITACHI EX75US-5
Заводская схема «Пилотные гидролинии (гидромолот и гидроножницы) [моноблочный стрела] <US>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

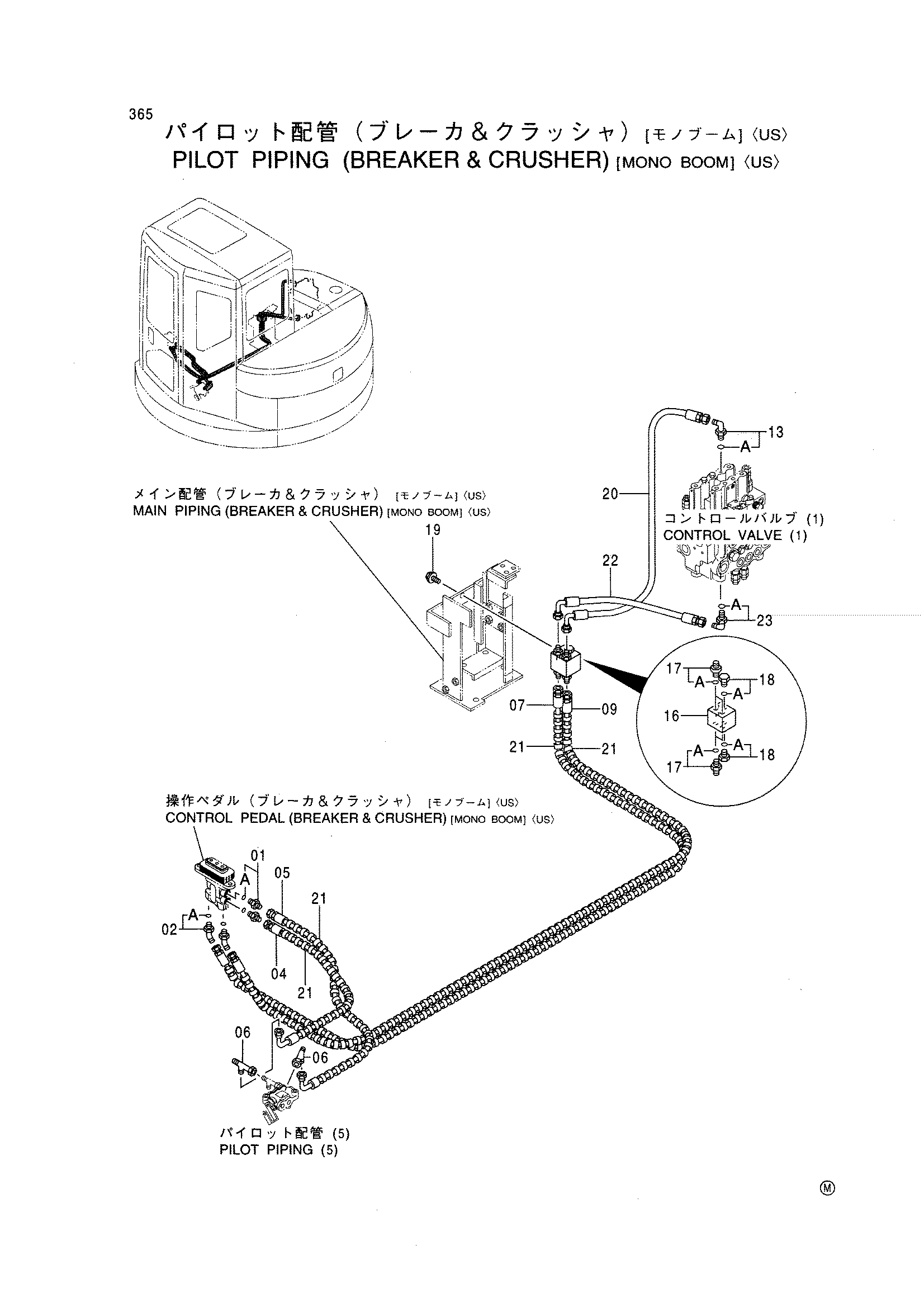

![Схема Пилотные гидролинии (гидромолот и гидроножницы) [моноблочный стрела] <US> HITACHI EX75US-5](/catalog-drawings/c9/c9d54a24-c30e-4dcc-9ee5-77248e3a3abc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4193826 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4222025 | Шланг | 1 |
| 05 | 4308290 | Шланг | 1 |
| 06 | 4252786 | Тройник | 2 |
| 07 | 4428217 | Шланг | 1 |
| 09 | 4430365 | Шланг | 1 |
| 13 | 4393192 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4330230 | Челночный клапан | 1 |
| 17 | 4200468 | Адаптер | 4 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4093624 | Пробка | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | J010820 | Болт с шайбой | 2 |
| 20 | 4448469 | Шланг | 1 |
| 21 | 4133527 | Защитный кожух | 10 |
| 22 | 4444305 | Шланг | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
