Управление педаль (гидромолот и гидроножницы) [моноблочный стрела] <US> — HITACHI EX75US-5
Заводская схема «Управление педаль (гидромолот и гидроножницы) [моноблочный стрела] <US>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

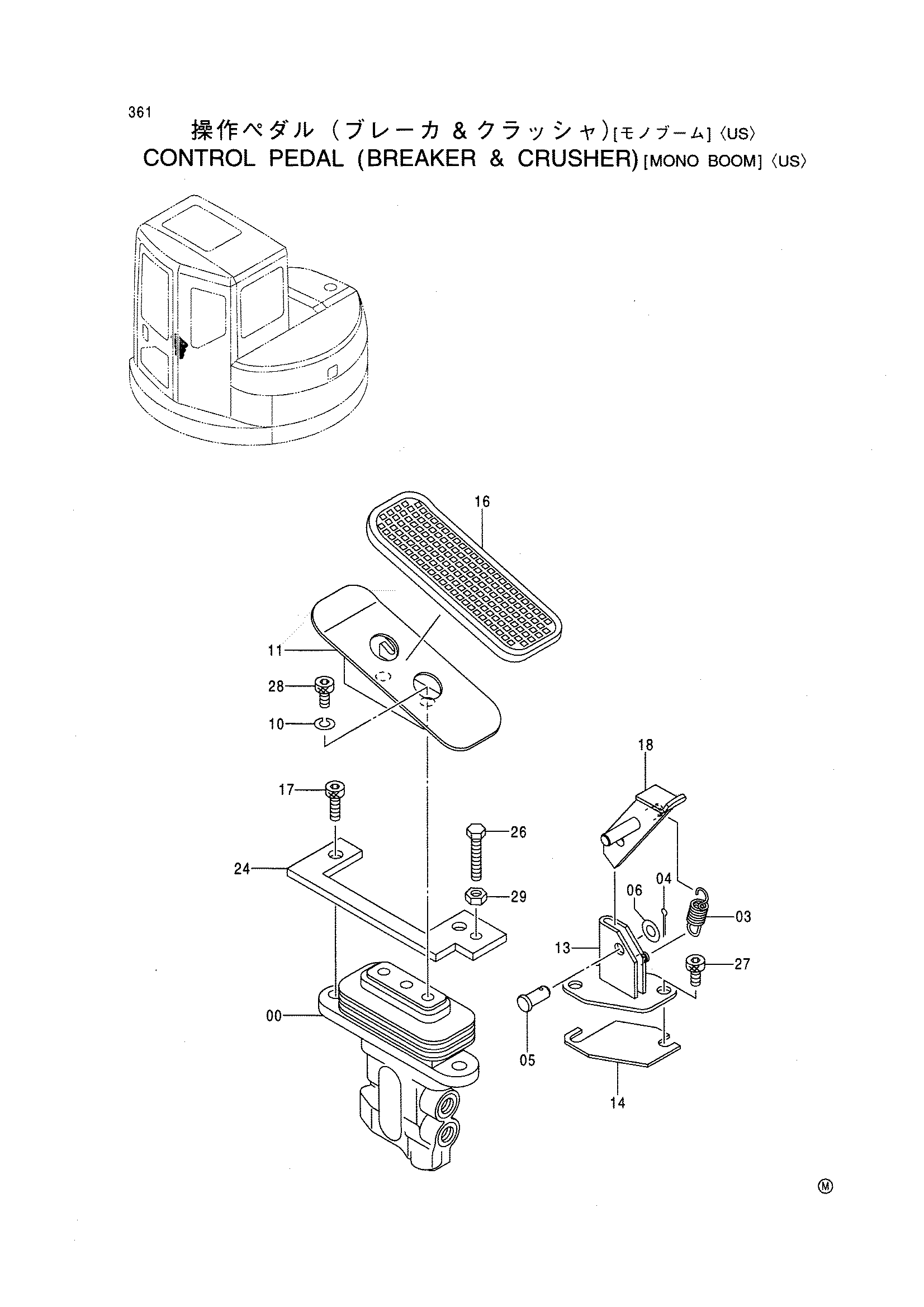

![Схема Управление педаль (гидромолот и гидроножницы) [моноблочный стрела] <US> HITACHI EX75US-5](/catalog-drawings/05/056cb3c1-efc9-4bbf-84f1-9b03f140b609.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 03 | 4279604 | Пружина | 1 |
| 04 | A763016 | Шплинт | 1 |
| 05 | 4287795 | Палец | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | 8059934 | Педаль поворот | 1 |
| 13 | 8060508 | Кронштейн | 1 |
| 14 | 4402410 | Регулировочная шайба | 3 |
| 16 | 4332275 | Крышка | 1 |
| 17 | J781030 | Болт с внутренним шестигранником | 2 |
| 18 | 8061258 | Ограничитель | 1 |
| 24 | 4440584 | Кронштейн | 1 |
| 26 | 4257161 | Болт | 1 |
| 27 | J780820 | Болт с внутренним шестигранником | 2 |
| 28 | J781020 | Болт с внутренним шестигранником | 2 |
| 29 | M520807 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
