Пилотные гидролинии (8) — HITACHI EX75US-5

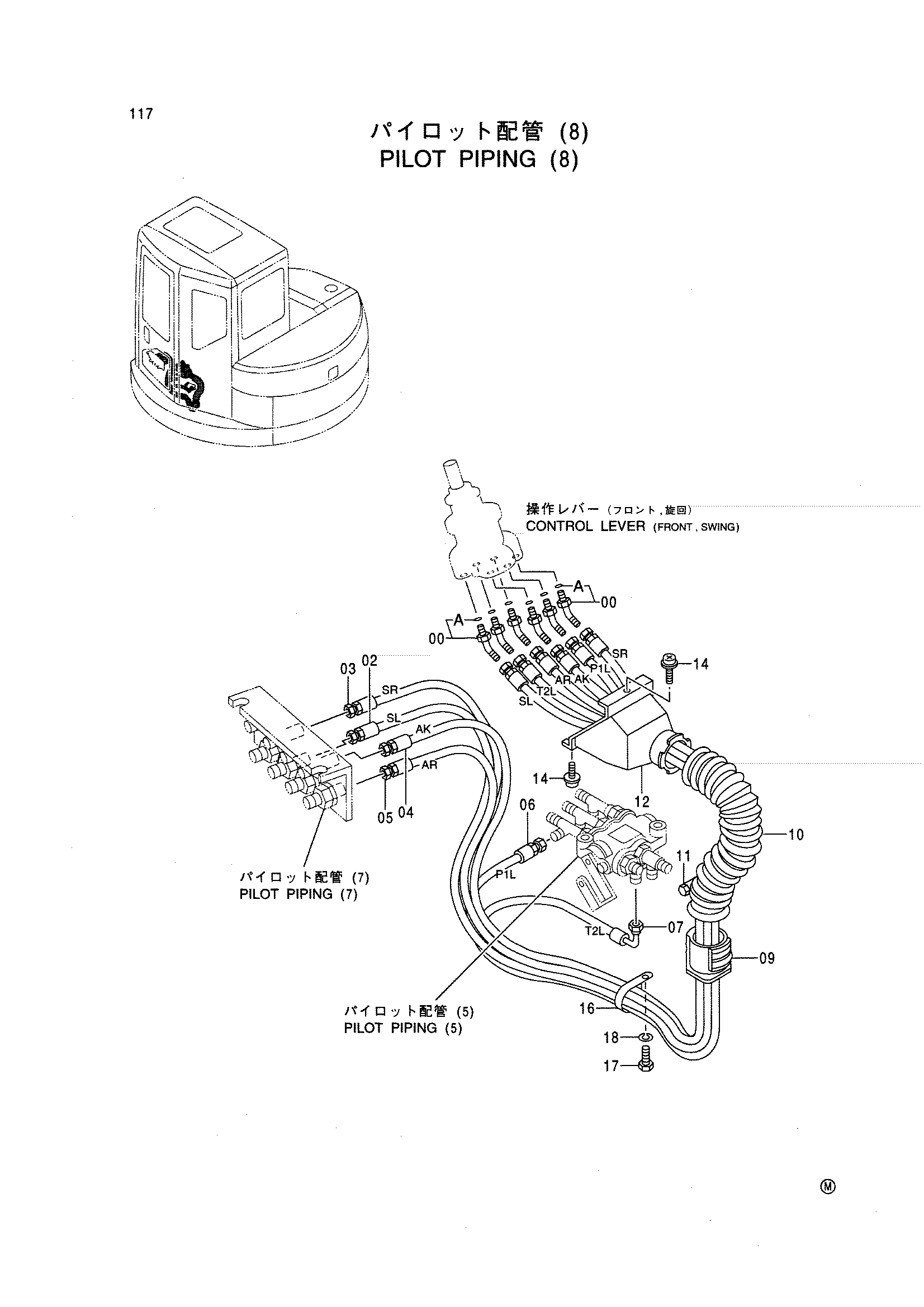

Заводская схема «Пилотные гидролинии (8)» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4193826 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4407588 | Шланг | 1 |
| 03 | 4408088 | Шланг | 1 |
| 04 | 4408295 | Шланг | 1 |
| 05 | 4413992 | Шланг | 1 |
| 06 | 4414286 | Шланг | 1 |
| 07 | 4414287 | Шланг | 1 |
| 09 | 3079728 | Втулка | 1 |
| 10 | 4351175 | Шланг | 1 |
| 11 | 4351774 | Хомут провод | 1 |
| 12 | 3086250 | Крышка | 1 |
| 14 | J460620 | Винт с шайбой | 2 |
| 16 | 4190264 | Зажим | 1 |
| 17 | J901020 | Болт | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
