Ковш 0.28 [JIS94] — HITACHI EX75US-5

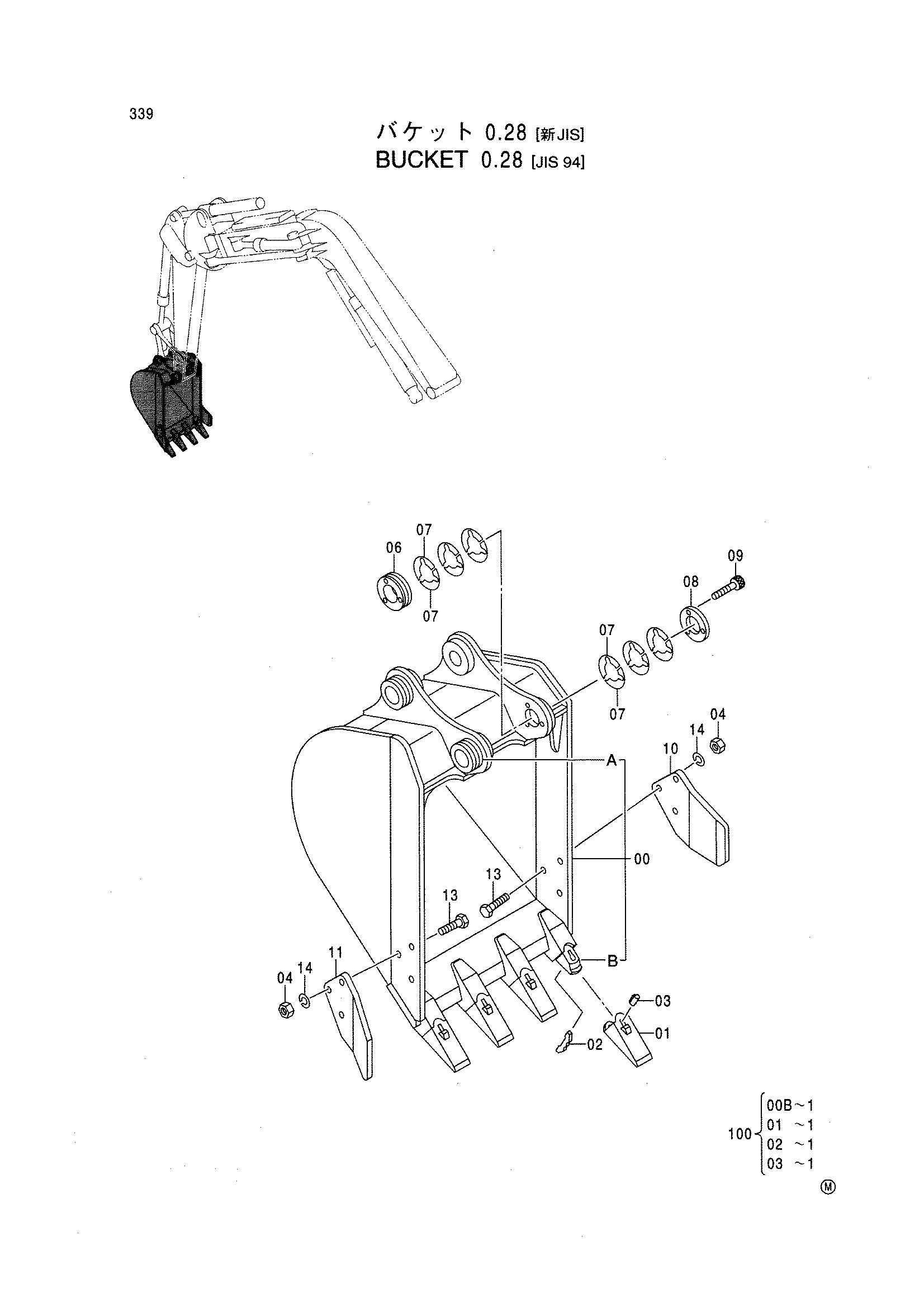

Заводская схема «Ковш 0.28 [JIS94]» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 0.28 [JIS94] HITACHI EX75US-5](/catalog-drawings/37/37cd81d1-a237-4f5d-9556-7831b7f9d3e0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9178338 | Ковш | 1 | |
| 00 | 8075312 | Ковш | 1 |
| 00A | 4197030 | Ограничитель | 2 |
| 00B | 4135495 | Адаптер | 4 |
| 01 | 4135496 | Коронка зуба | 4 |
| 02 | 4135497 | Стопорный палец | 4 |
| 03 | 4135498 | Резиновый фиксатор | 4 |
| 04 | J953020 | Гайка | 6 |
| 06 | 4377388 | Бобышка | 1 |
| 07 | 4374410 | Регулировочная шайба 1.0 | 12 |
| 08 | 4374408 | Пластина | 1 |
| 09 | M341050 | Болт с внутренним шестигранником | 3 |
| 10 | 3053595 | Боковой резец | 1 |
| 11 | 3053596 | Боковой резец | 1 |
| 13 | 4400608 | Болт | 6 |
| 14 | A590920 | Пружинная шайба | 6 |
| 100 | 9054069 | Комплект наконечник | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
