Рукоять трубопроводы (гидромолот и гидроножницы) [моноблочный стрела] <US> — HITACHI EX75US-5

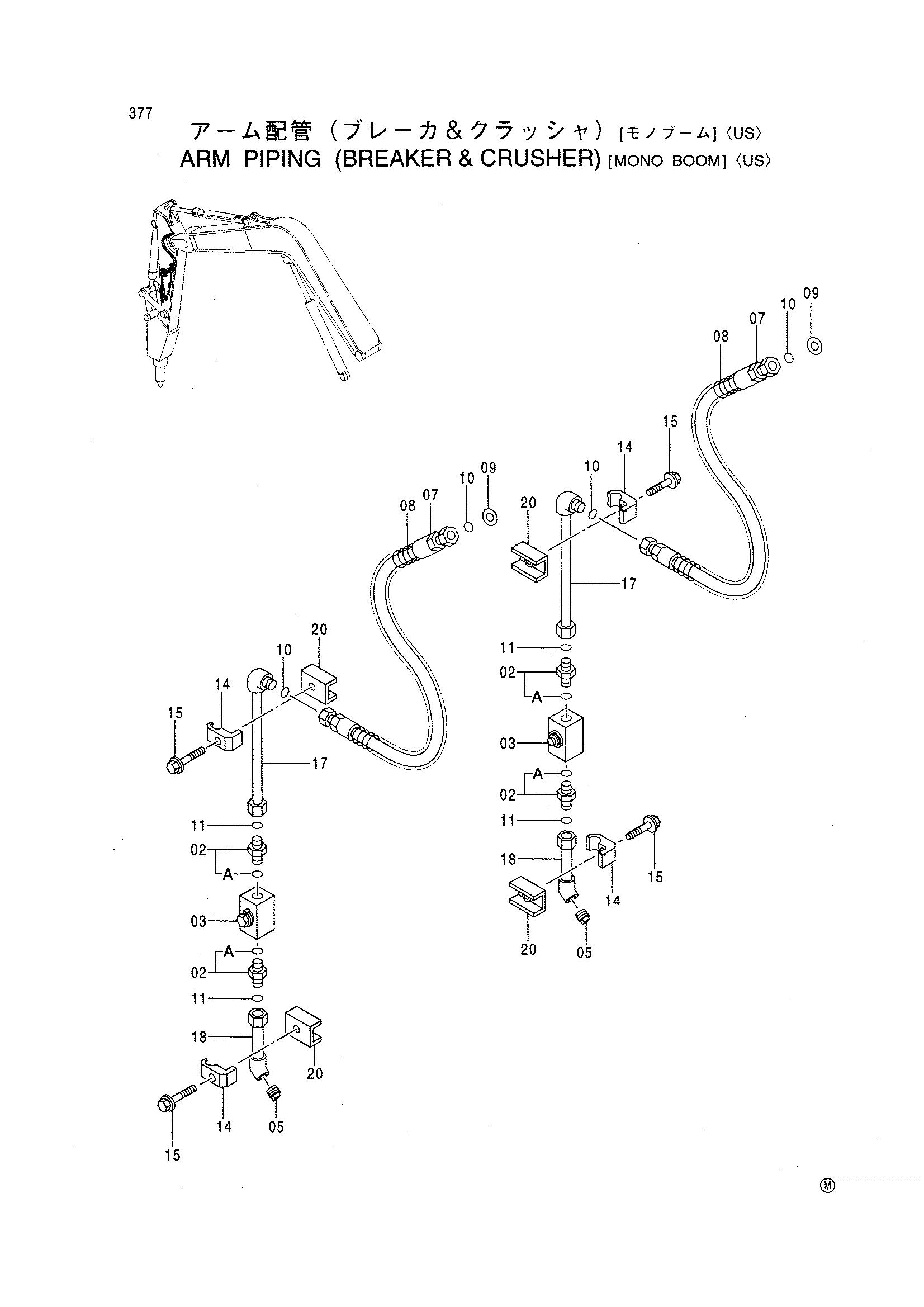

Заводская схема «Рукоять трубопроводы (гидромолот и гидроножницы) [моноблочный стрела] <US>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рукоять трубопроводы (гидромолот и гидроножницы) [моноблочный стрела] <US> HITACHI EX75US-5](/catalog-drawings/ee/eee1760f-0cbe-46ec-a526-9d1703c3cec1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4189535 | Адаптер | 4 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4287720 | Запорный клапан | 2 |
| 05 | 94-2025 | Пробка | 2 |
| 07 | 4207383 | Шланг | 2 |
| 08 | 4053610 | Защита шланга | 2 |
| 09 | 4203220 | Шайба | 2 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 4187328 | Уплотнительное кольцо | 4 |
| 14 | 4190126 | Хомут трубки | 4 |
| 15 | J011260 | Болт с шайбой | 4 |
| 17 | 9749051 | Трубка | 2 |
| 18 | 9745338 | Трубка | 2 |
| 20 | 9749939 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
