Поворот мотион сигнализация <выбор> — HITACHI EX75US-5

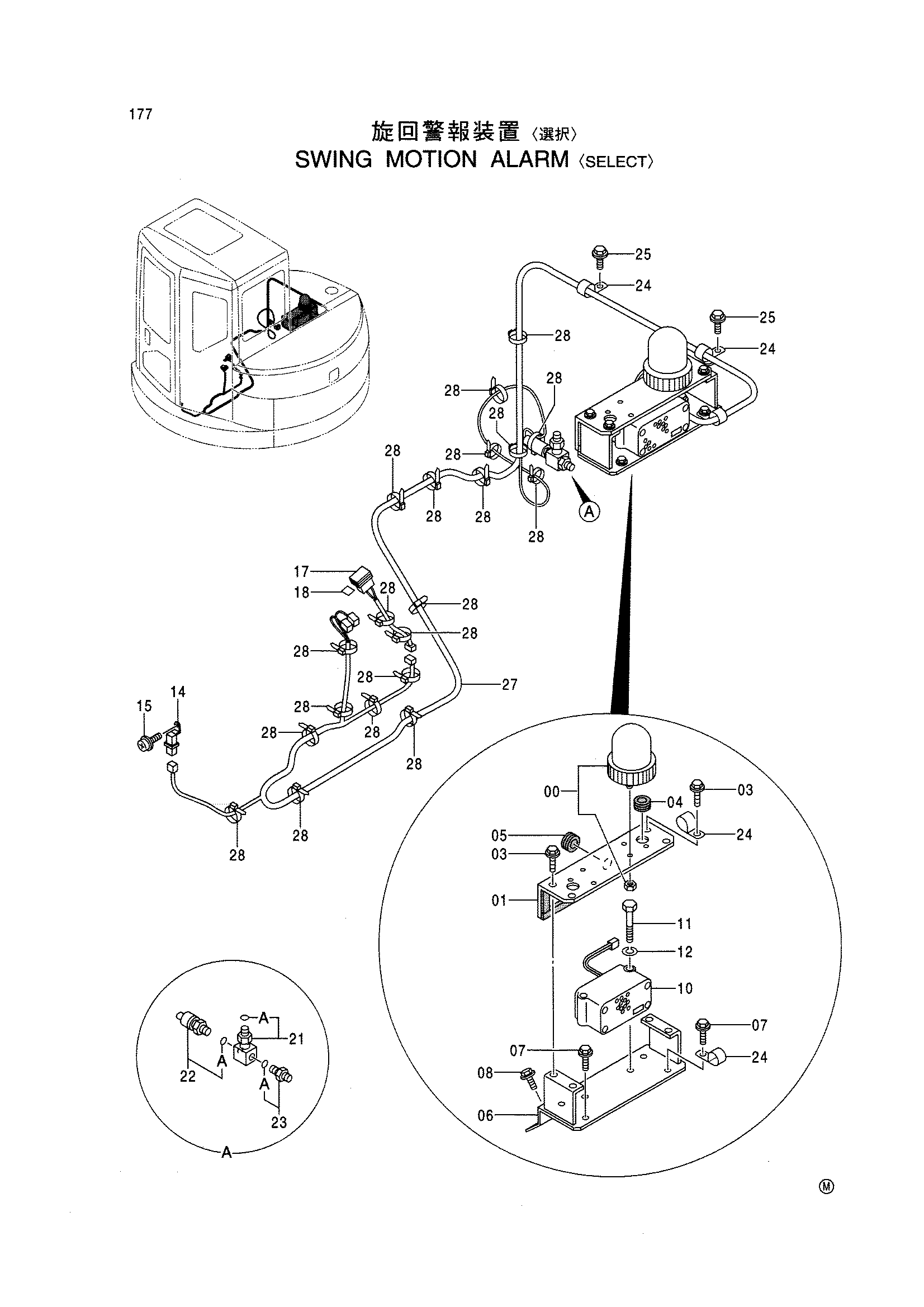

Заводская схема «Поворот мотион сигнализация <выбор>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 1 |
| 01 | 8082070 | Кронштейн | 1 |
| 03 | J021025 | Болт с шайбой | 4 |
| 04 | 94-2816 | Резиновая втулка | 1 |
| 05 | 4223492 | Резиновая втулка | 1 |
| 06 | 7038439 | Кронштейн | 1 |
| 07 | J021025 | Болт с шайбой | 2 |
| 08 | J021030 | Болт с шайбой | 2 |
| 10 | 4179752 | Зуммер | 1 |
| 11 | J900800 | Болт | 2 |
| 12 | A590908 | Пружинная шайба | 2 |
| 14 | 4251588 | Реле | 1 |
| 15 | J460620 | Винт с шайбой | 1 |
| 17 | 4352947 | Выключатель | 1 |
| 18 | 4437368 | Информационная табличка | 1 |
| 21 | 4202610 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4333040 | Выключатель | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4190261 | Зажим | 4 |
| 25 | J021025 | Болт с шайбой | 2 |
| 27 | 2045201 | Жгут проводов | 1 |
| 28 | 4055312 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
