Провод жгут проводов [смещаемый стрела] <UR> — HITACHI EX75US-5

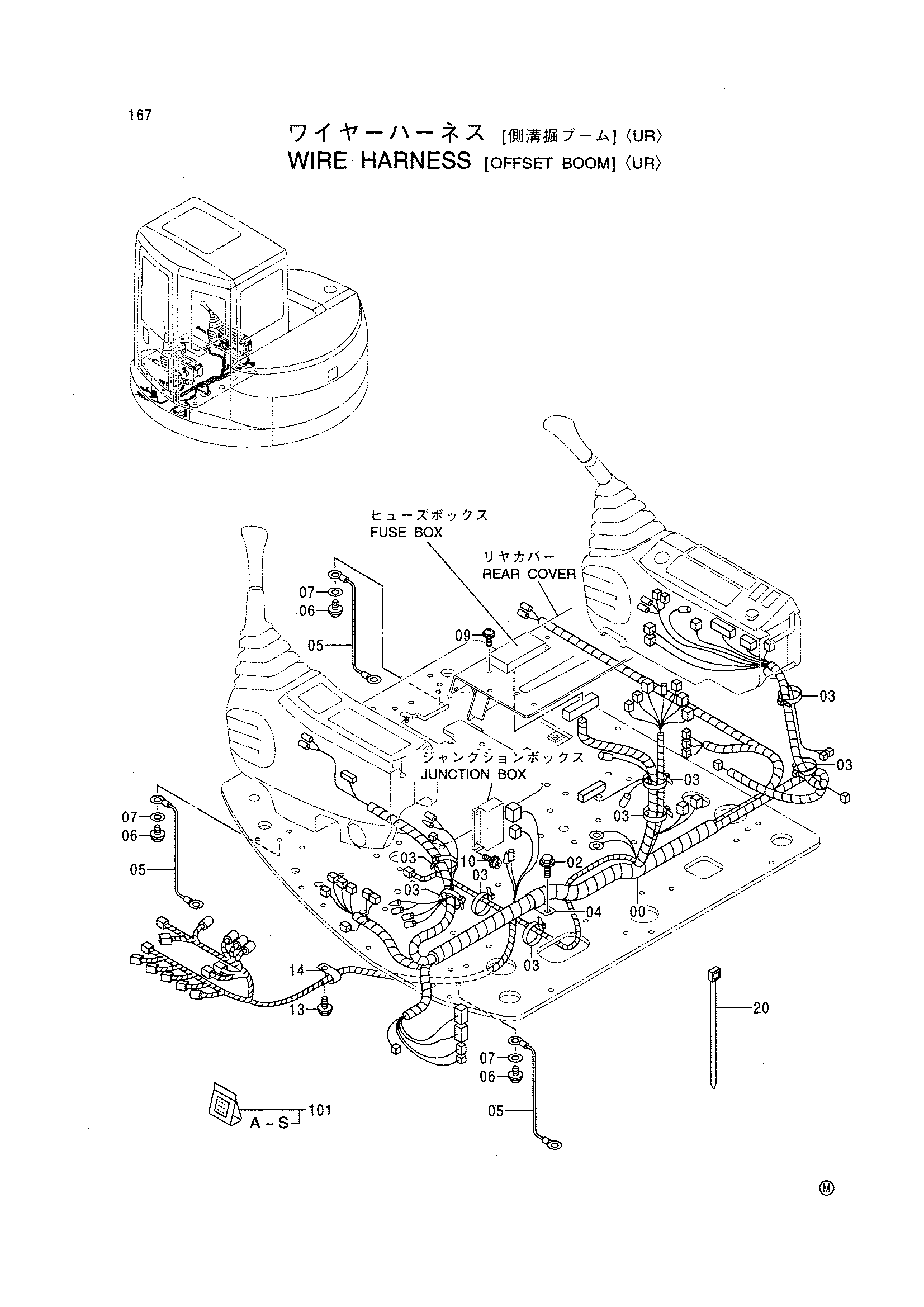

Заводская схема «Провод жгут проводов [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Провод жгут проводов [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/be/be98b67a-8aec-4b12-b27d-d1360c377b43.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003432 | Жгут проводов | 1 |
| 02 | J021025 | Болт с шайбой | 1 |
| 03 | 4121859 | Ленточный зажим | 8 |
| 04 | 4190264 | Зажим | 1 |
| 05 | 4342272 | Жгут проводов | 3 |
| 06 | J011016 | Болт с шайбой | 3 |
| 07 | A590110 | Плоская шайба | 3 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 2 |
| 13 | J011020 | Болт с шайбой | 1 |
| 14 | 4190275 | Зажим | 1 |
| 20 | 4326365 | Ленточный зажим | 4 |
| 101 | 4369817 | Комплект репаир | 1 |
| 101A | 4456490 | Коннктор | 2 |
| 101B | 4456491 | Коннктор | 2 |
| 101C | 4456492 | Коннктор | 2 |
| 101D | 4456493 | Коннктор | 1 |
| 101E | 4456494 | Коннктор | 1 |
| 101F | 4456495 | Коннктор | 1 |
| 101G | 4456496 | Коннктор | 1 |
| 101H | 4456497 | Коннктор | 2 |
| 101I | 4456498 | Коннктор | 2 |
| 101J | 4456499 | Коннктор | 1 |
| 101K | 4456500 | Коннктор | 10 |
| 101L | 4456501 | Коннктор | 1 |
| 101M | 4456502 | Коннктор | 2 |
| 101N | 4456503 | Коннктор | 2 |
| 101O | 4456504 | Коннктор | 2 |
| 101P | 4456505 | Коннктор | 7 |
| 101Q | 4456506 | Коннктор | 2 |
| 101R | 4456507 | Коннктор | 2 |
| 101S | 4456508 | Коннктор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
