Пилотные гидролинии (7) [смещаемый стрела] <UR> — HITACHI EX75US-5
Заводская схема «Пилотные гидролинии (7) [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

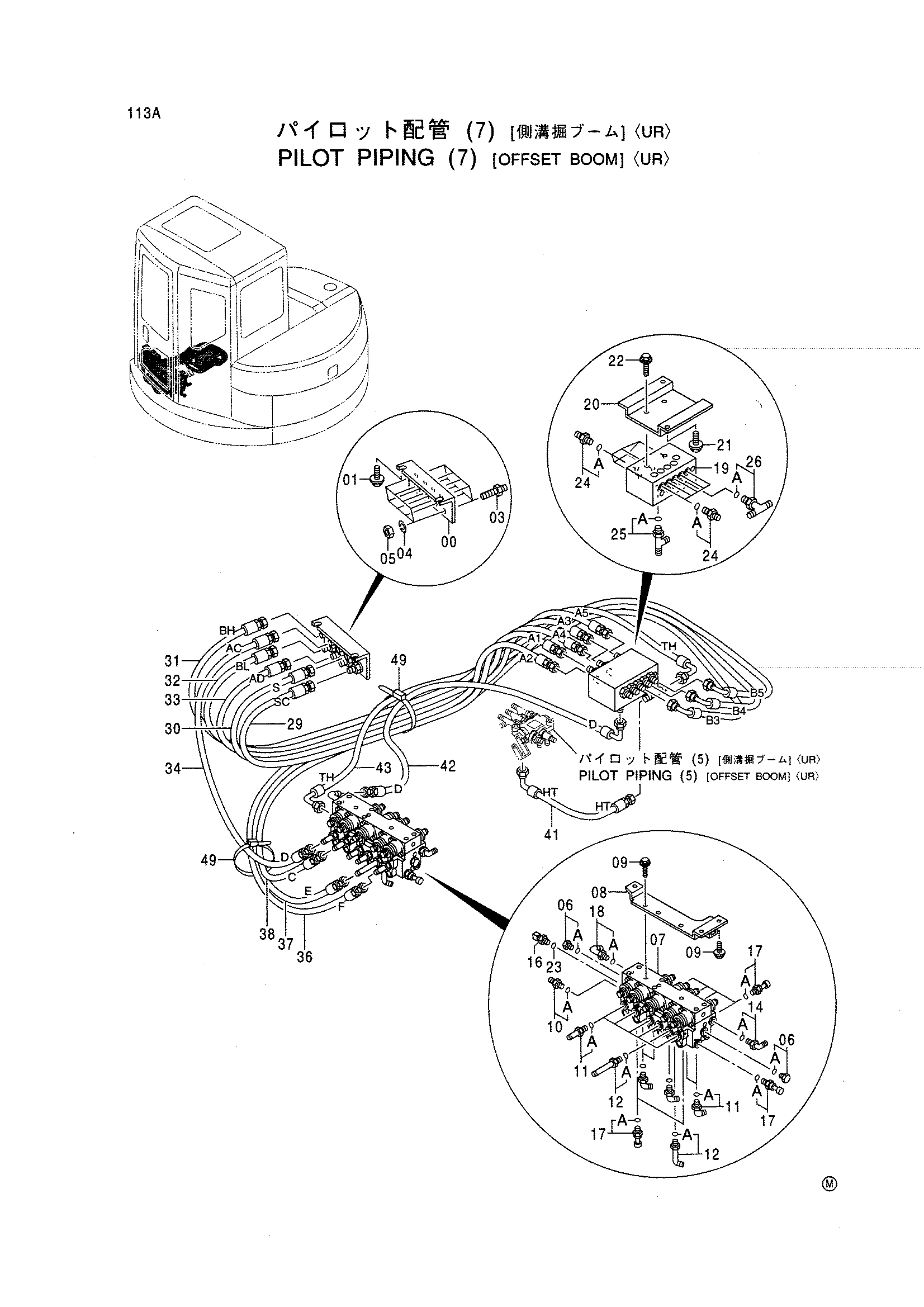

![Схема Пилотные гидролинии (7) [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/76/76ad05e5-257f-4d9a-86ed-ab41c1db3daa.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3084987 | Кронштейн | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 03 | 4248117 | Адаптер | 8 |
| 04 | A590912 | Пружинная шайба | 8 |
| 05 | 4209198 | Гайка | 8 |
| 06 | 4093624 | Пробка | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4409985 | Электромагнитный клапан | 1 |
| 08 | 9753746 | Кронштейн | 1 |
| 09 | J021025 | Болт с шайбой | 6 |
| 10 | 4200467 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200470 | Угловой штуцер | 10 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4277649 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4333200 | Датчик | 1 |
| 17 | 4332040 | Датчик давления | 7 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4154671 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4430590 | Клапан регулировочный | 1 |
| 20 | 3084967 | Кронштейн | 1 |
| 21 | J021025 | Болт с шайбой | 2 |
| 22 | J021020 | Болт с шайбой | 2 |
| 23 | 4506320 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 10 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4207300 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4208473 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4430219 | Шланг | 1 |
| 30 | 4430220 | Шланг | 1 |
| 31 | 4430222 | Шланг | 1 |
| 32 | 4430223 | Шланг | 1 |
| 33 | 4414935 | Шланг | 1 |
| 34 | 4417555 | Шланг | 1 |
| 36 | 4430249 | Шланг | 1 |
| 37 | 4430250 | Шланг | 1 |
| 38 | 4415559 | Шланг | 1 |
| 41 | 4430267 | Шланг | 1 |
| 42 | 4430268 | Шланг | 1 |
| 43 | 4430270 | Шланг | 1 |
| 49 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
