Основные гидролинии (5) — HITACHI EX75US-5

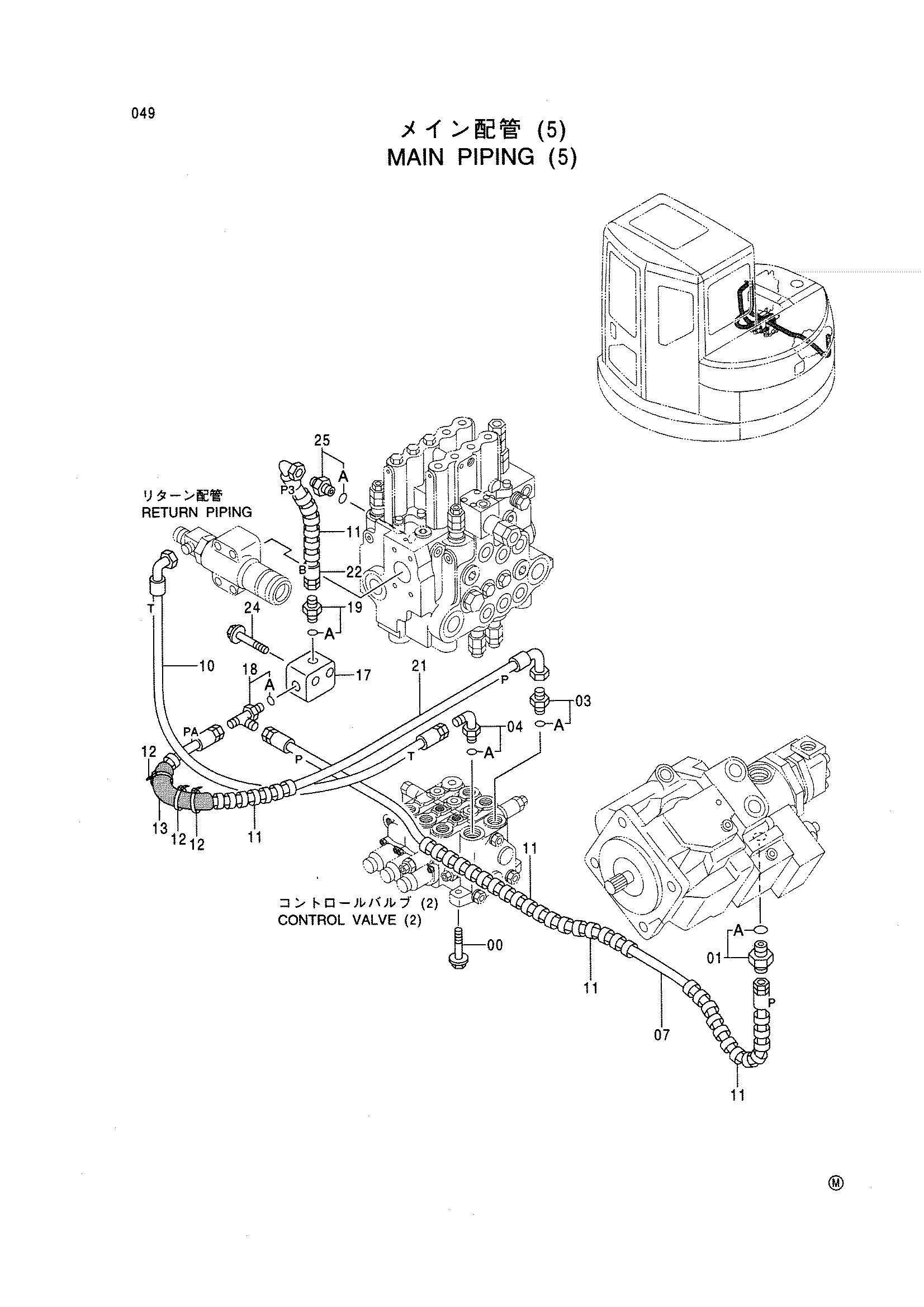

Заводская схема «Основные гидролинии (5)» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J021045 | Болт с шайбой | 3 |
| 01 | 4279302 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4210361 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4353073 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4431020 | Шланг | 1 |
| 10 | 4431012 | Шланг | 1 |
| 11 | 4327294 | Защитный кожух | 5 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 13 | 4411027 | Резиновая втулка | 1 |
| 17 | 4428100 | Обратный клапан | 1 |
| 18 | 4426145 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4221290 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4431891 | Шланг | 1 |
| 22 | 4431874 | Шланг | 1 |
| 24 | J010855 | Болт с шайбой | 2 |
| 25 | 4221290 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
