Облицовка (2-2) — HITACHI EX75US-5

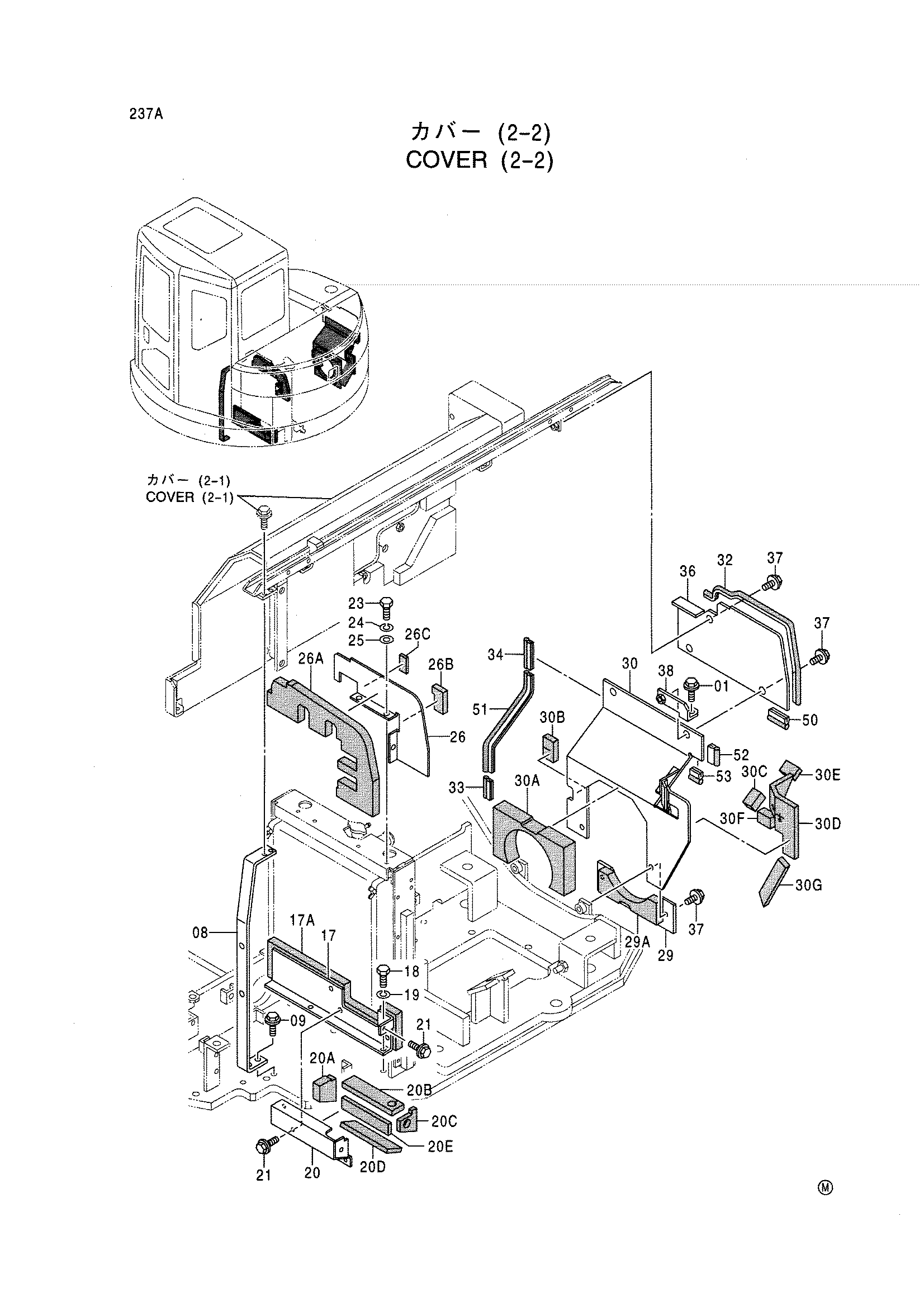

Заводская схема «Облицовка (2-2)» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J031025 | Болт с шайбой | 1 |
| 08 | 8078293 | Кронштейн | 1 |
| 09 | J021025 | Болт с шайбой | 2 |
| 17 | 8078667 | Крышка | 1 |
| 17A | 4430786 | Резиновая прокладка | 1 |
| 18 | J901020 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | 8078668 | Крышка | 1 |
| 20A | 4431010 | Резиновая прокладка | 1 |
| 20B | 4430972 | Резиновая прокладка | 1 |
| 20C | 4431439 | Резиновая прокладка | 1 |
| 20D | 4431007 | Резиновая прокладка | 1 |
| 20E | 4430974 | Резиновая прокладка | 1 |
| 21 | J021025 | Болт с шайбой | 4 |
| 23 | J901016 | Болт | 3 |
| 24 | A590910 | Пружинная шайба | 3 |
| 25 | A590110 | Плоская шайба | 3 |
| 26 | 8078681 | Крышка | 1 |
| 26A | 4430954 | Резиновая прокладка | 1 |
| 26B | 4430961 | Резиновая прокладка | 1 |
| 26C | 4435985 | Резиновая прокладка | 1 |
| 29 | 8077874 | Крышка | 1 |
| 29A | 4430867 | Резиновая прокладка | 1 |
| 30 | 7037655 | Крышка | 1 |
| 30A | 4418175 | Резиновая прокладка | 1 |
| 30B | 4418176 замена: 4437781 | Резиновая прокладка | 1 |
| 30B | 4418176 | Резиновая прокладка | 1 |
| 30B | 4437781 | Резиновая прокладка | 1 |
| 30B | 4437781 | Резиновая прокладка | 1 |
| 30C | 4426019 | Резиновая прокладка | 1 |
| 30D | 4433475 | Резиновая прокладка | 1 |
| 30E | 4430459 | Резиновая прокладка | 1 |
| 30F | 4433334 | Резиновая прокладка | 1 |
| 30G | 4433328 | Резиновая прокладка | 1 |
| 32 | 4418182 | Резиновое уплотнение | 1 |
| 33 | 4418180 замена: 4437784 | Резиновое уплотнение | 1 |
| 33 | 4418180 | Резиновое уплотнение | 1 |
| 33 | 4437784 | Резиновое уплотнение | 1 |
| 33 | 4437784 | Резиновое уплотнение | 1 |
| 34 | 4418181 | Резиновое уплотнение | 1 |
| 36 | 4418165 | Крышка | 1 |
| 37 | J031025 | Болт с шайбой | 5 |
| 38 | 9752424 | Кронштейн | 1 |
| 50 | 4436109 | Резиновое уплотнение | 1 |
| 51 | 4436111 | Резиновое уплотнение | 1 |
| 51 | 4436111 | Резиновое уплотнение | 1 |
| 51 | 4437785 | Резиновое уплотнение | 1 |
| 51 | 4437785 | Резиновое уплотнение | 1 |
| 52 | 4436112 | Резиновое уплотнение | 1 |
| 53 | 4436113 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
