Гидроцилиндр отвала — HITACHI EX75US-5

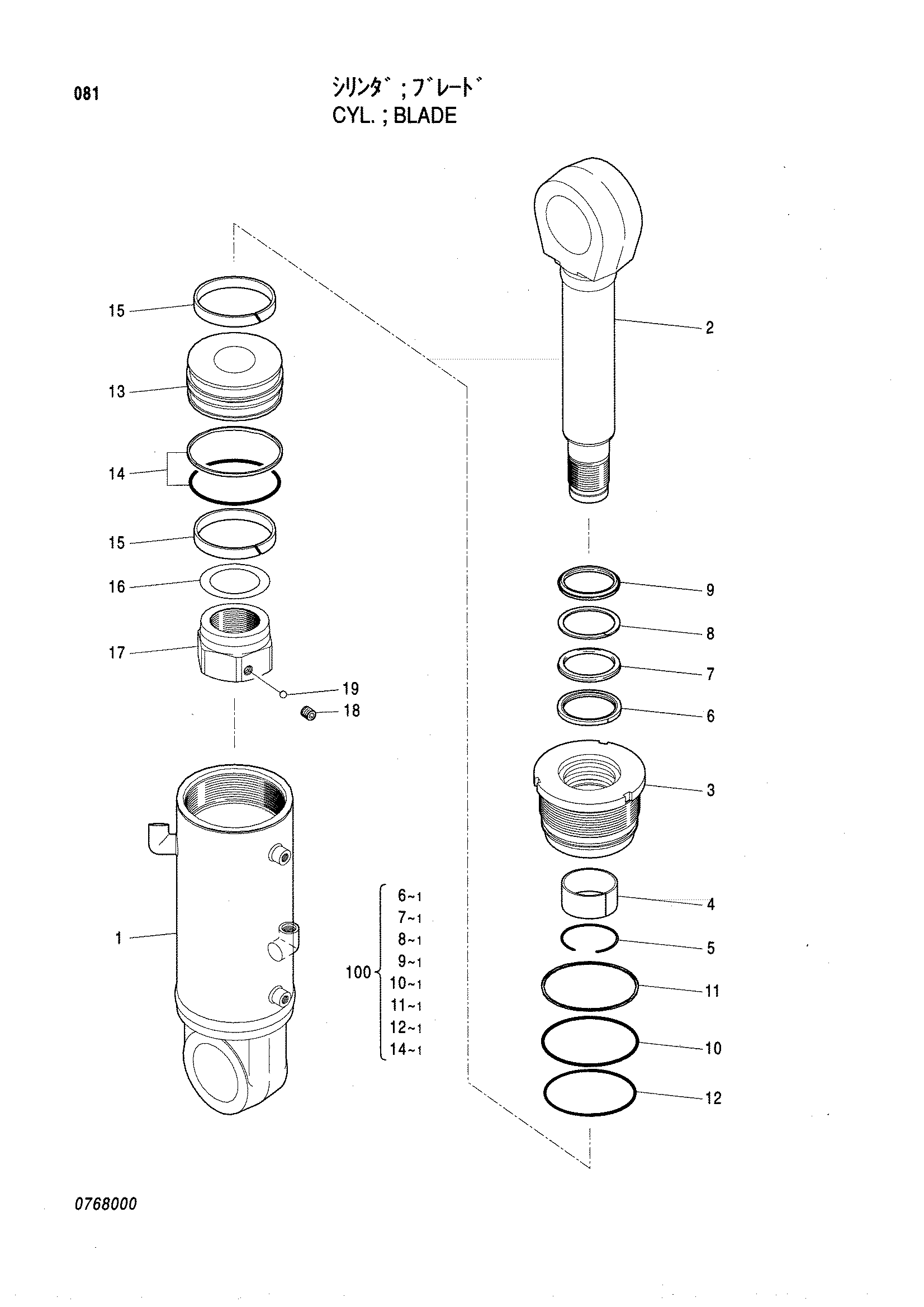

Заводская схема «Гидроцилиндр отвала» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4425090 | Гидроцилиндр отвала | 1 | |
| 1 | 0768001 | Труба гидроцилиндра | 1 |
| 2 | 0768002 | Шток поршня | 1 |
| 3 | 0768003 | Головка гидроцилиндра | 1 |
| 4 | 0643402 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0271311 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0666806 | Грязесъёмное кольцо | 1 |
| 10 | A811125 | Уплотнительное кольцо | 1 |
| 11 | 0409906 | Опорное кольцо | 1 |
| 12 | A810130 | Уплотнительное кольцо | 1 |
| 13 | 0768004 | Поршень | 1 |
| 14 | 0254305 | Кольцо уплотнение в сборе | 1 |
| 15 | 0768005 | Направляющее кольцо | 2 |
| 16 | 0609109 | Регулировочная шайба | 1 |
| 17 | 0686604 | Гайка | 1 |
| 18 | 0309011 | Установочный винт | 1 |
| 19 | 0111707 | Стальной шарик | 1 |
| 100 | 4441347 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
