Гидролинии рабочего оборудования крышка [смещаемый стрела] <UR> — HITACHI EX75US-5

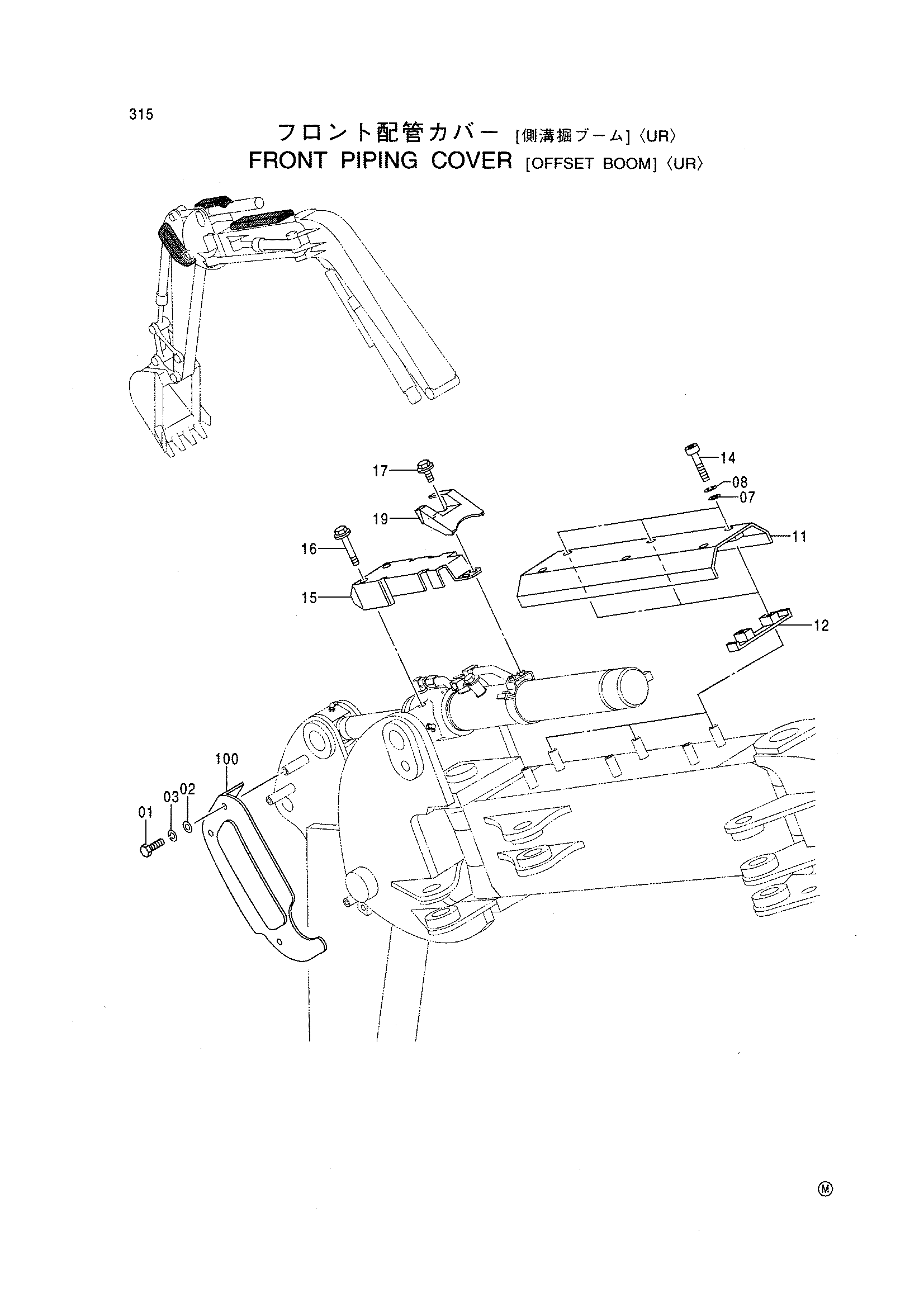

Заводская схема «Гидролинии рабочего оборудования крышка [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии рабочего оборудования крышка [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/8f/8f86987d-fc4d-4e8c-894b-9684a099d11d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901025 | Болт | 3 |
| 02 | A590110 | Плоская шайба | 3 |
| 03 | A590910 | Пружинная шайба | 3 |
| 07 | A590108 | Плоская шайба | 6 |
| 08 | A590908 | Пружинная шайба | 6 |
| 11 | 8077288 | Крышка | 1 |
| 12 | 4424374 | Хомут шланга | 3 |
| 14 | J780860 | Болт с внутренним шестигранником | 6 |
| 15 | 8080197 замена: 8080390 | Крышка | 1 |
| 15 | 8080390 | Крышка | 1 |
| 16 | J021000 | Болт с шайбой | 2 |
| 17 | J021025 | Болт с шайбой | 2 |
| 19 | 8081445 | Крышка | 1 |
| 100 | 2044254 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
