Пилотный клапан (отвал) — HITACHI EX75US-5

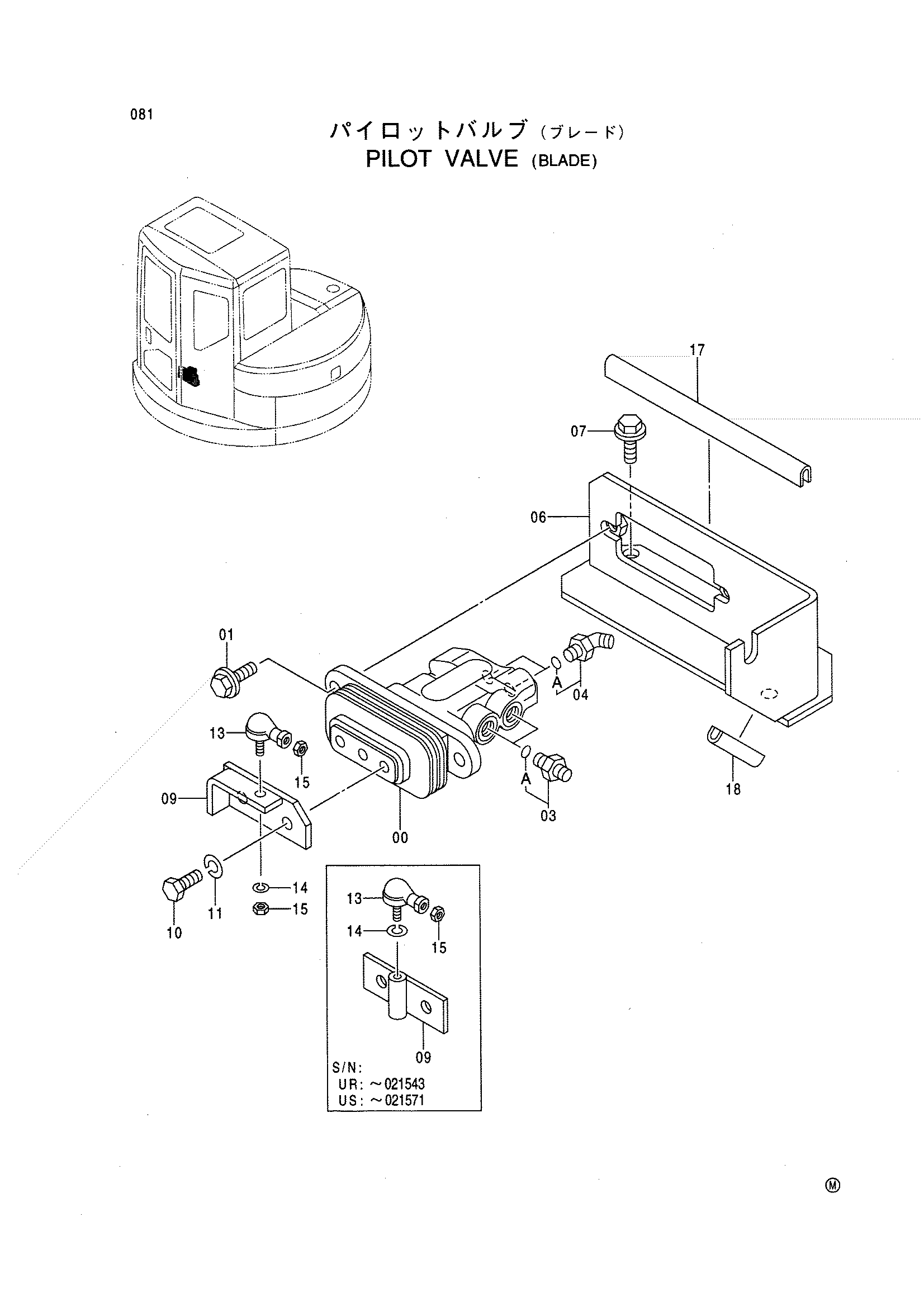

Заводская схема «Пилотный клапан (отвал)» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4357586 | Пилотный клапан | 1 |
| 01 | J011030 | Болт с шайбой | 2 |
| 03 | 4200465 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4193826 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 8064824 | Кронштейн | 1 |
| 07 | J011030 | Болт с шайбой | 2 |
| 09 | 9745906 замена: 9754977 | Кронштейн | 1 |
| 09 | 9745906 | Кронштейн | 1 |
| 09 | 9754977 | Кронштейн | 1 |
| 09 | 9754977 | Кронштейн | 1 |
| 10 | J901020 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 13 | 4056017 | Шарнир | 1 |
| 14 | A590906 | Пружинная шайба | 1 |
| 15 | M500605 | Гайка | 1 |
| 15 | M500605 | Гайка | 1 |
| 15 | M500605 | Гайка | 2 |
| 15 | M500605 | Гайка | 2 |
| 17 | 4298415 | Амортизатор | 1 |
| 18 | 4315769 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
