OKD гидромолот трубопроводы (гидромолот) [смещаемый стрела] <UR> — HITACHI EX75US-5

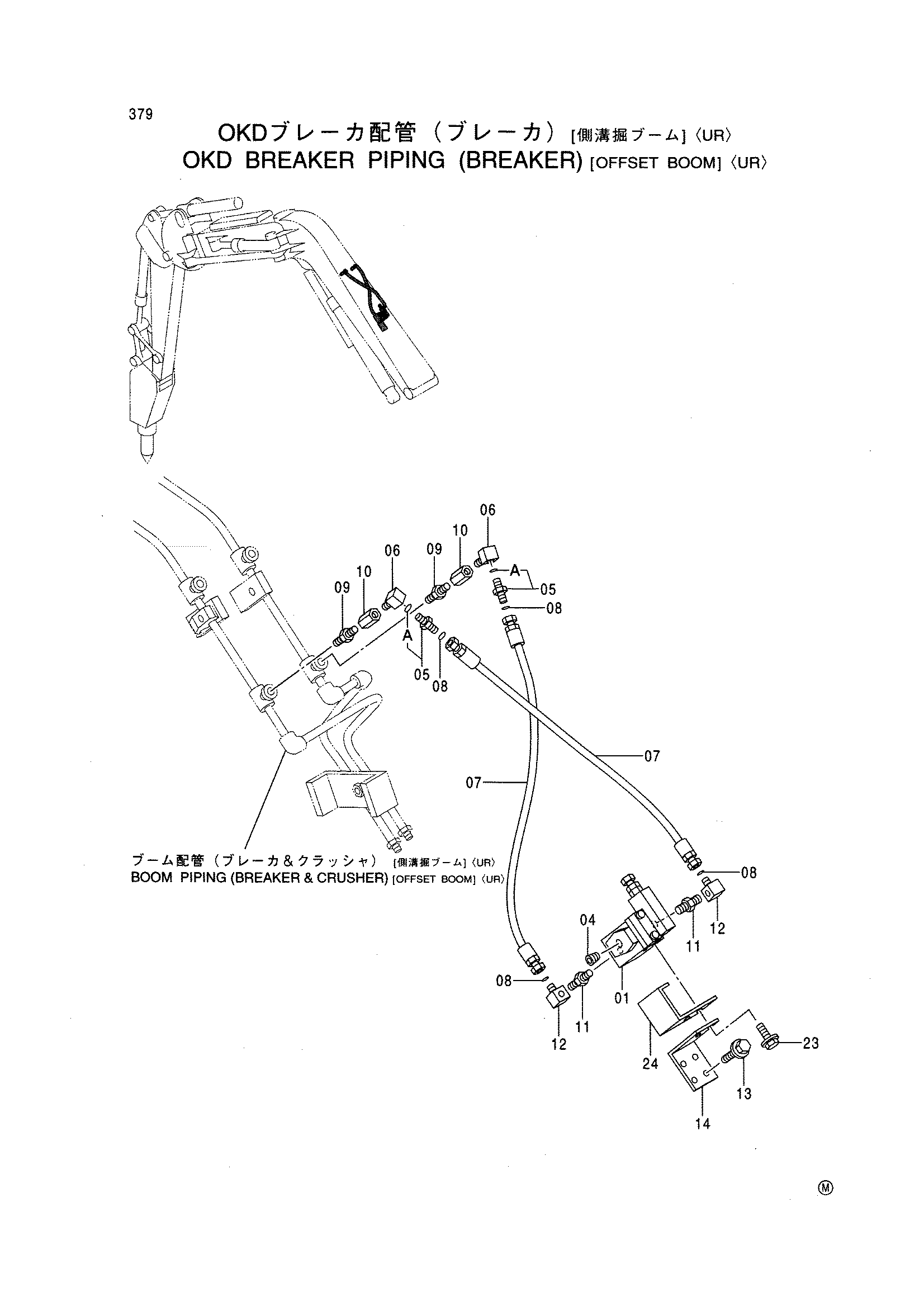

Заводская схема «OKD гидромолот трубопроводы (гидромолот) [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема OKD гидромолот трубопроводы (гидромолот) [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/e1/e11d1277-c746-4143-bcfb-34a440d10c5d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | 4208243 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 94-0633 | Угловой штуцер | 2 |
| 07 | 4241360 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4208967 | Адаптер | 2 |
| 10 | 94-0678 | Разъём S | 2 |
| 11 | 4217134 | Адаптер | 2 |
| 12 | 94-0632 | Угловой штуцер | 2 |
| 13 | J021225 | Болт с шайбой | 4 |
| 14 | 4300444 | Кронштейн | 1 |
| 23 | J010825 | Болт с шайбой | 3 |
| 24 | 4399797 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
