Многофункциональный рычаг трубопроводы (3) — HITACHI EX75US-5

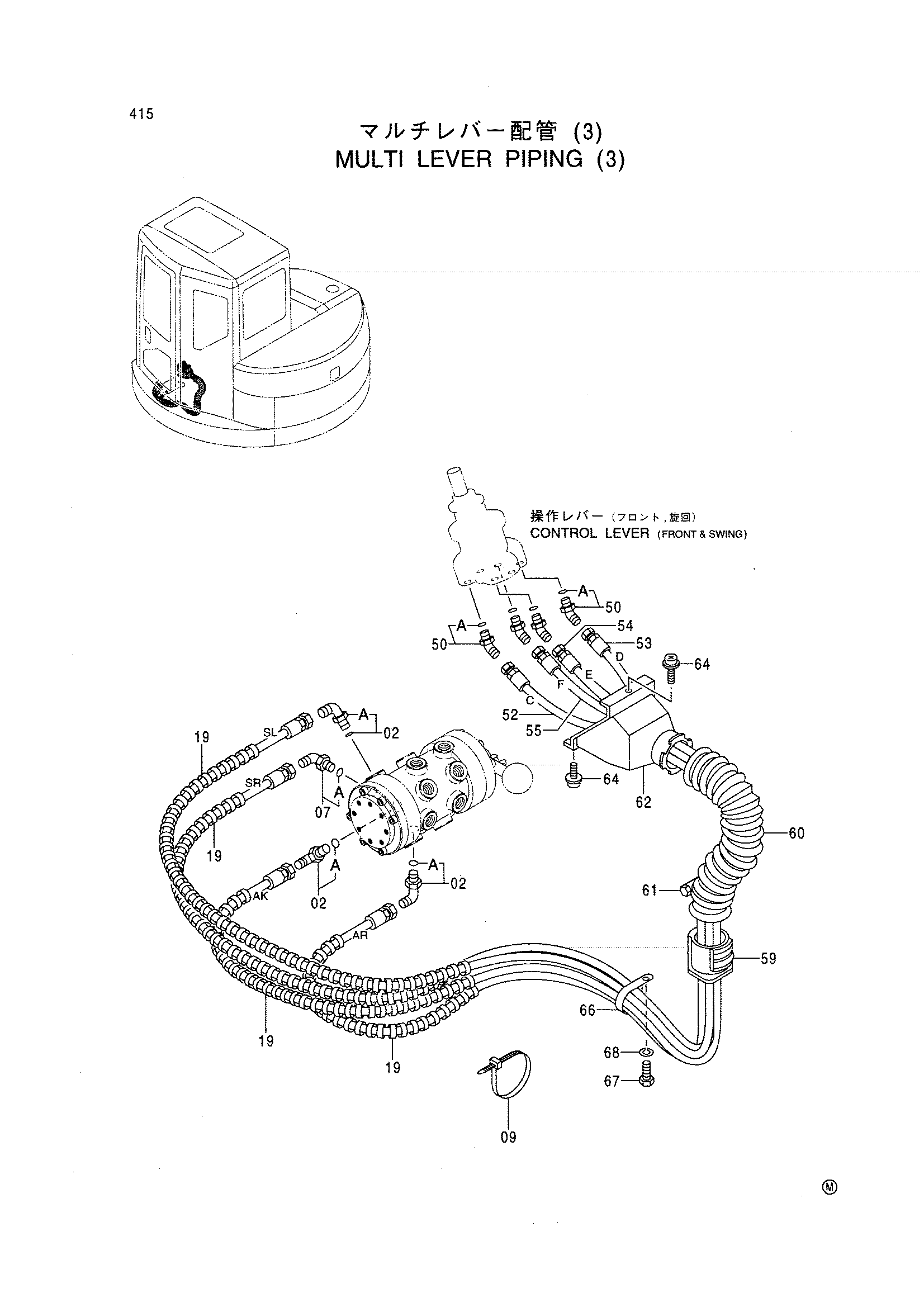

Заводская схема «Многофункциональный рычаг трубопроводы (3)» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200470 | Угловой штуцер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200473 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4055312 | Ленточный зажим | 2 |
| 19 | 4327293 | Защитный кожух | 4 |
| 50 | 4193826 | Угловой штуцер | 4 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4407588 | Шланг | 1 |
| 53 | 4408088 | Шланг | 1 |
| 54 | 4408295 | Шланг | 1 |
| 55 | 4413992 | Шланг | 1 |
| 59 | 3079728 | Втулка | 1 |
| 60 | 4351175 | Шланг | 1 |
| 61 | 4351774 | Хомут провод | 1 |
| 62 | 3086250 | Крышка | 1 |
| 64 | J460620 | Винт с шайбой | 2 |
| 66 | 4190264 | Зажим | 1 |
| 67 | J901020 | Болт | 1 |
| 68 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
