OKD общий трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] <UR> — HITACHI EX75US-5
Заводская схема «OKD общий трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

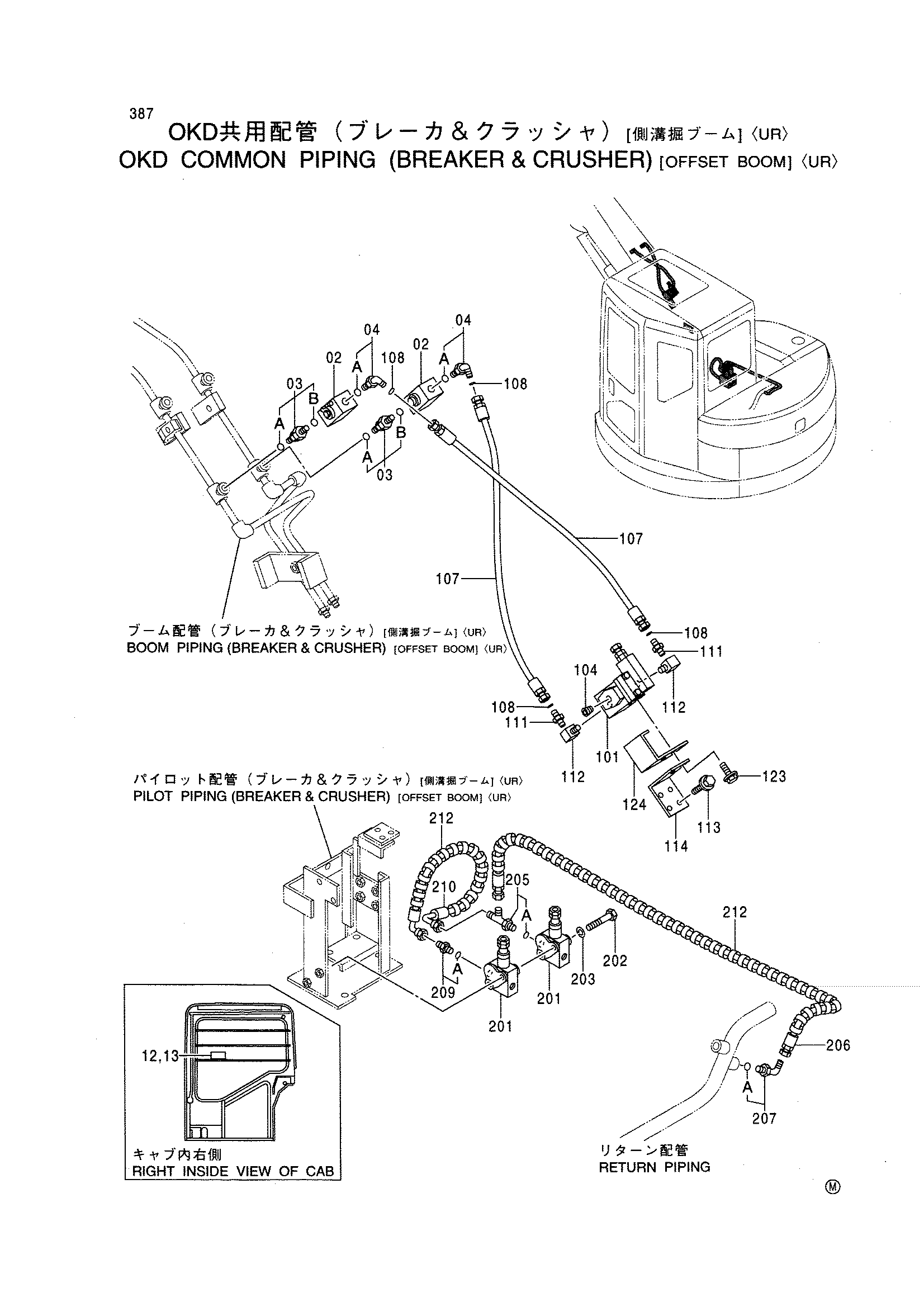

![Схема OKD общий трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/a2/a2f97a6e-c808-4c3f-8f82-b9c06061ff70.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4432055 | Запорный клапан | 2 |
| 03 | 4291797 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 03B | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4202113 | Угловой штуцер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4301979 | Информационная табличка | 1 |
| 13 | 4301977 | Информационная табличка | 1 |
| 101 | 4216291 | Предохранительный клапан | 1 |
| 104 | 94-2013 | Пробка | 1 |
| 107 | 4241360 | Шланг | 2 |
| 108 | 4187308 | Уплотнительное кольцо | 4 |
| 111 | 4217134 | Адаптер | 2 |
| 112 | 94-0632 | Угловой штуцер | 2 |
| 113 | J021225 | Болт с шайбой | 4 |
| 114 | 4300444 | Кронштейн | 1 |
| 123 | J010825 | Болт с шайбой | 3 |
| 124 | 4399797 | Кронштейн | 1 |
| 201 | 4422733 | Предохранительный клапан | 2 |
| 202 | J900895 | Болт | 4 |
| 203 | A590908 | Пружинная шайба | 4 |
| 205 | 4217343 | Тройник | 1 |
| 205A | 4506418 | Уплотнительное кольцо | 1 |
| 206 | 4434053 | Шланг | 1 |
| 207 | 4353073 | Угловой штуцер | 1 |
| 207A | 4506424 | Уплотнительное кольцо | 1 |
| 209 | 4210361 | Адаптер | 1 |
| 209A | 4506418 | Уплотнительное кольцо | 1 |
| 210 | 4434051 | Шланг | 1 |
| 212 | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
