Угол датчик <135> — HITACHI EX75US-5

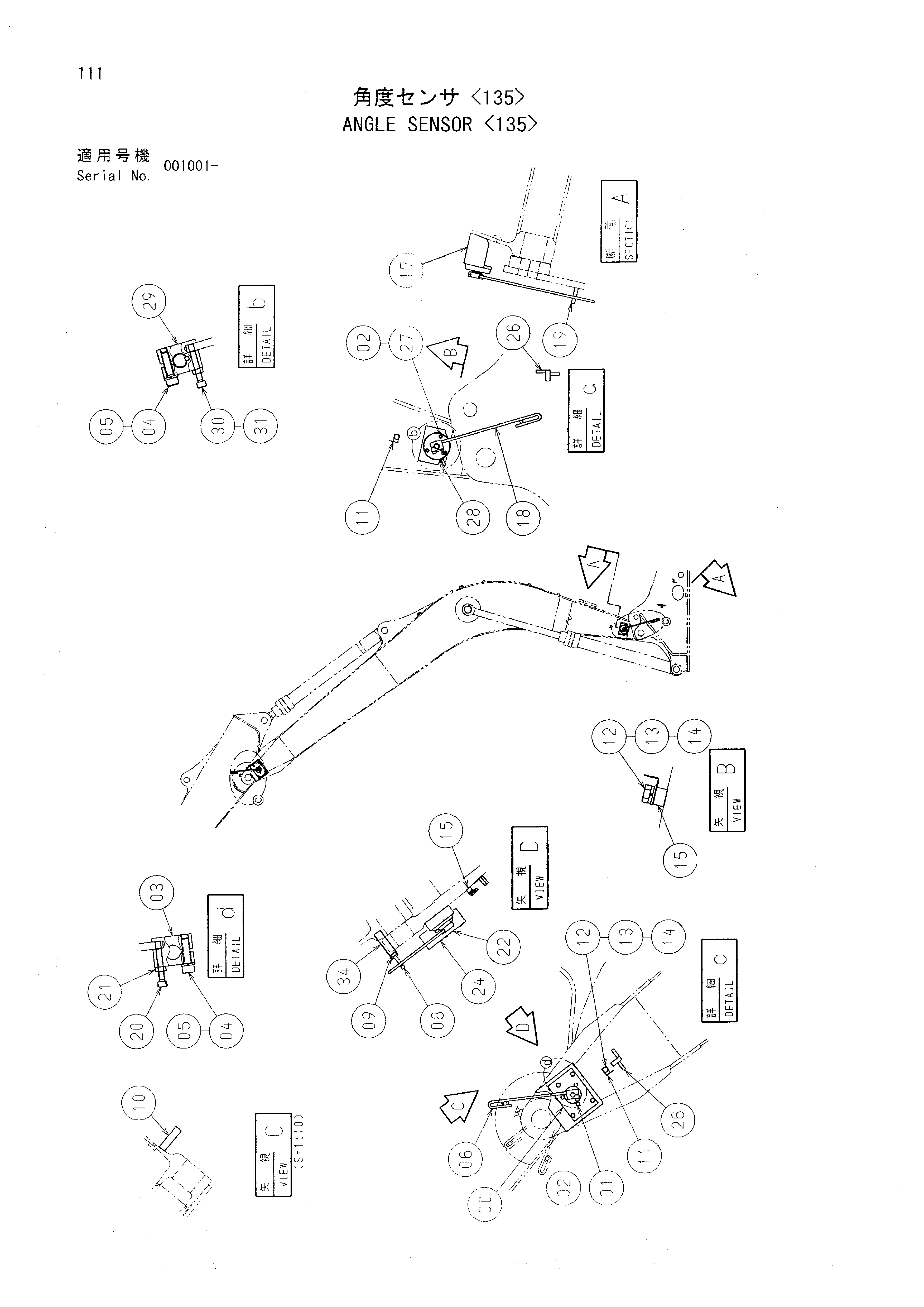

Заводская схема «Угол датчик <135>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464907 | Кронштейн | 1 |
| 01 | J770816 | Болт с внутренним шестигранником | 3 |
| 02 | 4514388 | Пружинная шайба | 6 |
| 03 | 4339304 | Рычаг | 1 |
| 04 | J770830 | Болт с внутренним шестигранником | 2 |
| 05 | J252108 | Пружинная шайба | 2 |
| 06 | 4464908 | Рычаг | 1 |
| 08 | J771265 | Болт с внутренним шестигранником | 1 |
| 09 | J231212 | Гайка | 1 |
| 10 | 4464909 | Штанга | 1 |
| 11 | 4257159 | Кронштейн | 2 |
| 12 | J971014 | Болт | 2 |
| 13 | J252210 | Пружинная шайба | 2 |
| 14 | J253110 | Плоская шайба | 2 |
| 15 | 4330449 | Седло винта | 2 |
| 17 | 4603831 | Кронштейн | 1 |
| 18 | 4603832 | Рычаг | 1 |
| 19 | 4464914 | Штанга | 1 |
| 20 | 4424375 | Болт с внутренним шестигранником | 1 |
| 21 | J950006 | Гайка | 1 |
| 22 | 8086201 | Крышка | 1 |
| 24 | M340860 | Болт с внутренним шестигранником | 4 |
| 26 | 4330648 | Зажим WD. | 2 |
| 27 | J770825 | Болт с внутренним шестигранником | 3 |
| 28 | 4603830 | Регулировочная шайба | 5 |
| 29 | 4339304 | Рычаг | 1 |
| 30 | 4424375 | Болт с внутренним шестигранником | 1 |
| 31 | M500605 | Гайка | 1 |
| 34 | 4464910 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
