Удерживающий клапан (стрела) <75> — HITACHI EX75US-5

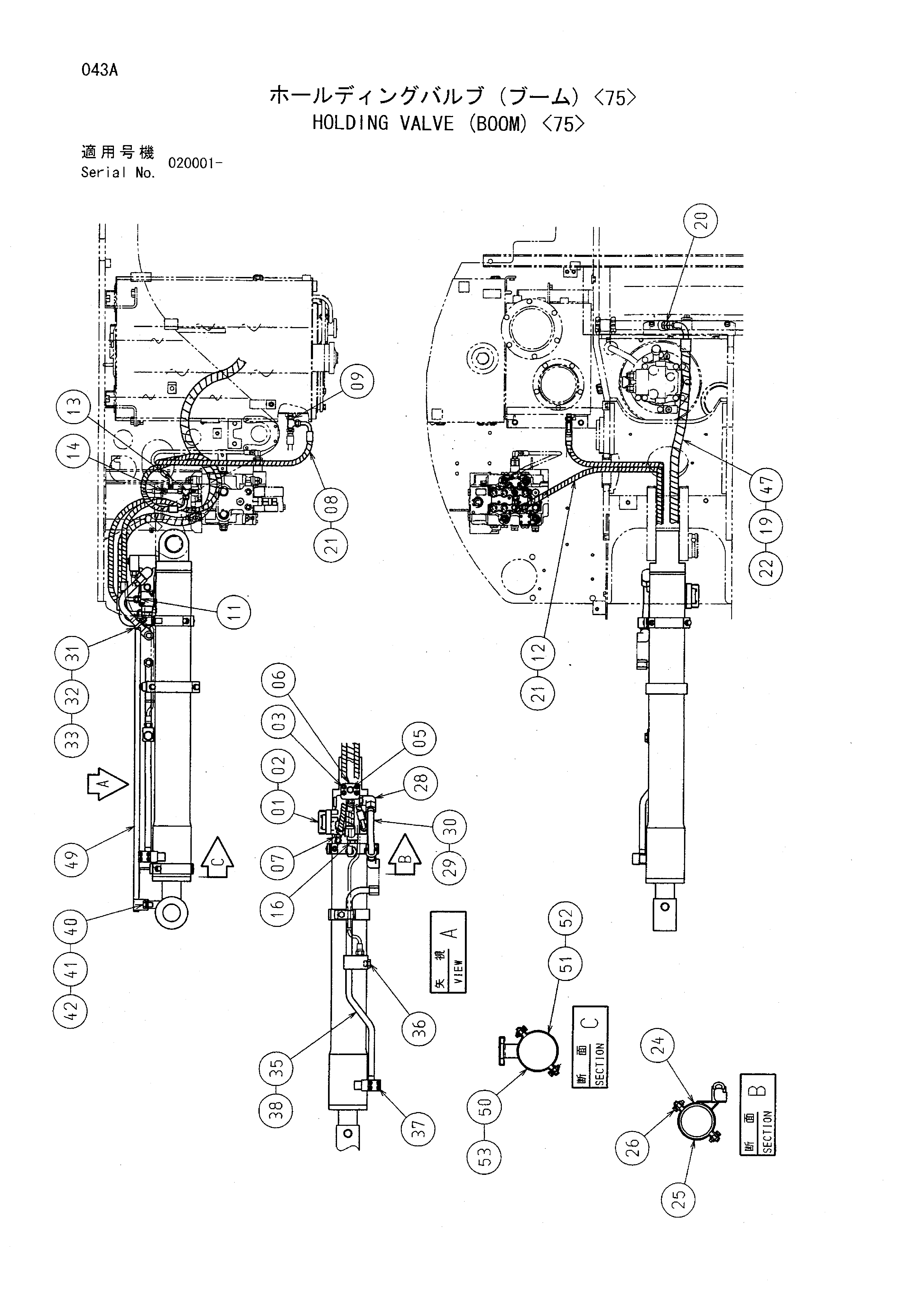

Заводская схема «Удерживающий клапан (стрела) <75>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4359823 | Удерживающий клапан | 1 |
| 02 | A811030 | Уплотнительное кольцо | 2 |
| 03 | J781095 | Болт с внутренним шестигранником | 4 |
| 05 | 4093624 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 3092416 | Фланец | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4433386 | Шланг (T2) | 1 |
| 09 | 4205363 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4304421 | Шланг (PC) | 1 |
| 13 | 4239712 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4252786 | Тройник | 1 |
| 16 | 4322739 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 4189619 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4327293 | Защитный кожух | 7 |
| 22 | 4327294 | Защитный кожух | 4 |
| 24 | 8080696 | Хомут | 1 |
| 25 | 9755037 | Хомут | 1 |
| 26 | J271040 | Болт с шайбой | 2 |
| 28 | 4322739 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 1 |
| 30 | 9755038 | Трубка | 1 |
| 31 | 4433182 | U-образный болт | 1 |
| 32 | A590910 | Пружинная шайба | 2 |
| 33 | J950010 | Гайка | 4 |
| 35 | 8080697 | Трубка | 1 |
| 36 | 4174541 | Пробка | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | J780840 | Болт с внутренним шестигранником | 4 |
| 38 | A811025 | Уплотнительное кольцо | 1 |
| 40 | J901625 | Болт | 1 |
| 41 | A590916 | Пружинная шайба | 1 |
| 42 | A590116 | Плоская шайба | 1 |
| 47 | 4479645 | Шланг (T1) | 1 |
| 49 | 8094552 | Крышка | 1 |
| 50 | 8094550 | Хомут | 1 |
| 51 | 9754288 | Хомут | 1 |
| 52 | J271040 | Болт с шайбой | 2 |
| 53 | 4352044 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
