Электрооборудование (5) [смещаемый стрела] <UR> — HITACHI EX75US-5
Заводская схема «Электрооборудование (5) [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

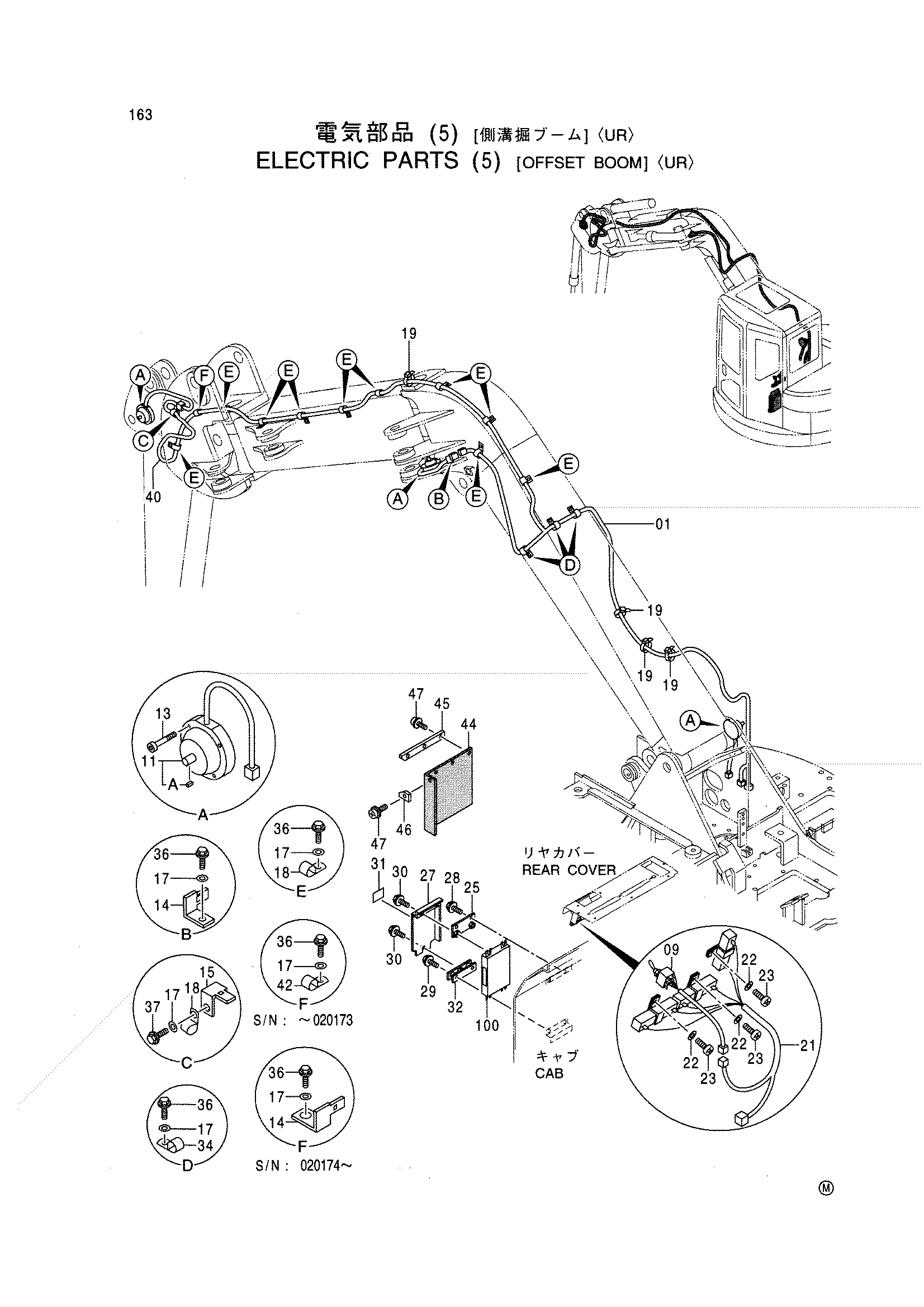

![Схема Электрооборудование (5) [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/31/316a28b2-1d85-4581-bcdf-acbb0f4a7cf8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3085406 замена: 3089483 | Жгут проводов | 1 |
| 01 | 3085406 замена: 4438182 | Жгут проводов | 1 |
| 01 | 3085406 замена: 4257159 | Жгут проводов | 1 |
| 01 | 3089483 | Жгут проводов | 1 |
| 09 | 4365638 | Выключатель | 1 |
| 11 | 4406649 | Датчик угла | 3 |
| 11A | 4450952 | Шпонка | 1 |
| 13 | J780825 | Болт с внутренним шестигранником | 12 |
| 14 | 4355515 | Кронштейн | 1 |
| 15 | 4381930 | Кронштейн | 1 |
| 17 | A590110 | Плоская шайба | 16 |
| 18 | 4190261 | Зажим | 11 |
| 19 | 4055311 | Ленточный зажим | 4 |
| 21 | 4417269 | Резистор | 1 |
| 22 | A590904 | Пружинная шайба | 3 |
| 23 | 4204811 | Винт | 3 |
| 25 | 9751758 | Кронштейн | 1 |
| 27 | 3084550 | Крышка | 1 |
| 28 | J020825 | Болт с шайбой | 2 |
| 29 | J020850 | Болт с шайбой | 2 |
| 30 | J020816 | Болт с шайбой | 3 |
| 31 | 4387581 | Информационная табличка | 1 |
| 32 | 9751754 | Проставка | 1 |
| 34 | 4190275 | Зажим | 3 |
| 36 | J011020 | Болт с шайбой | 15 |
| 37 | J011016 | Болт с шайбой | 1 |
| 40 | 4438182 | Жгут проводов | 1 |
| 42 | 4190261 | Зажим | 1 |
| 42 | 4257159 | Кронштейн | 1 |
| 44 | 4444795 | Резиновая прокладка | 1 |
| 45 | 4444796 | Пластина | 1 |
| 46 | 4444797 | Пластина | 1 |
| 47 | J460616 | Винт с шайбой | 4 |
| 100 | 9186037 | Блок урк-м | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
