Многофункциональный рычаг трубопроводы (1) — HITACHI EX75US-5

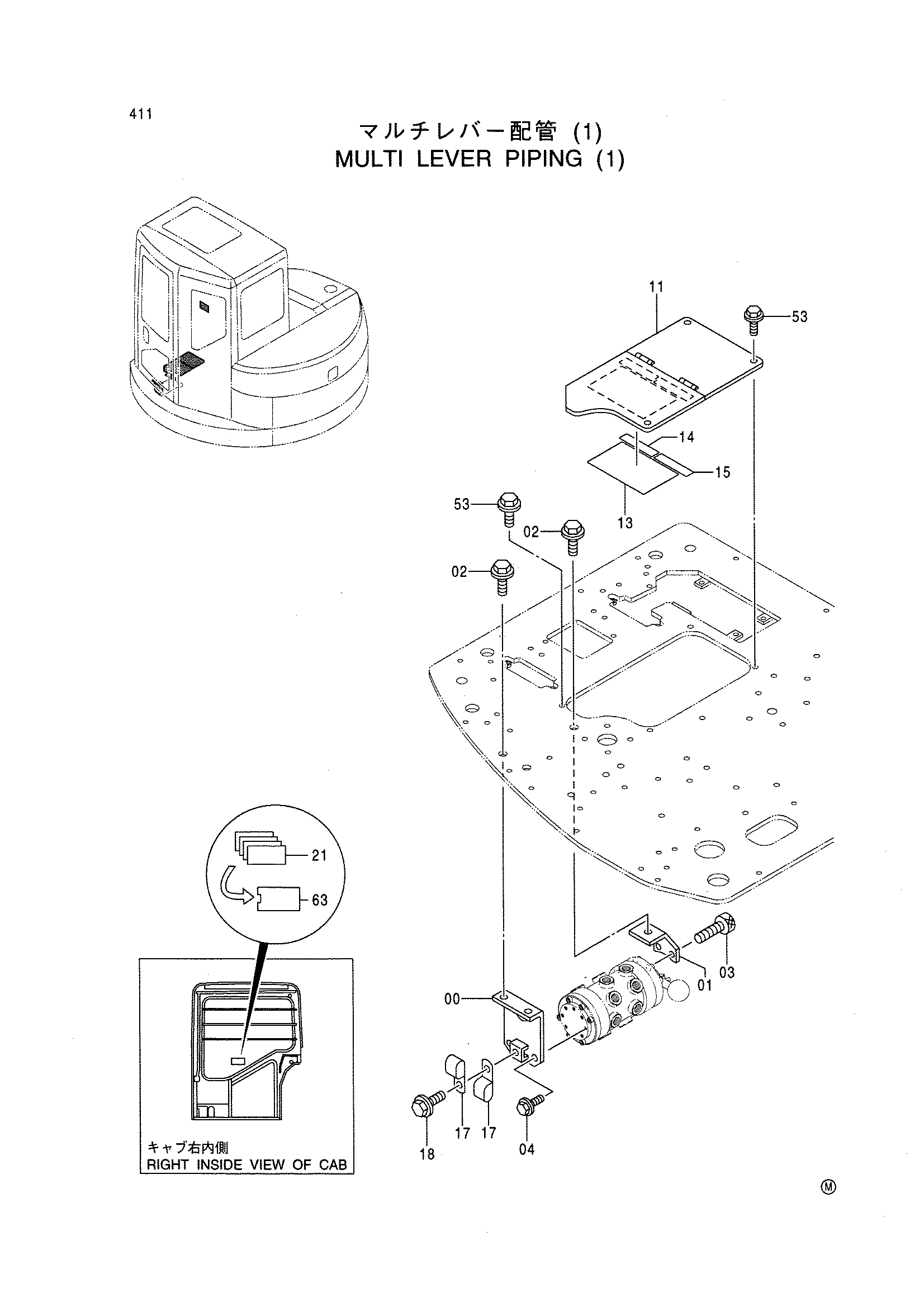

Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076884 | Кронштейн | 1 |
| 01 | 9753016 | Кронштейн | 1 |
| 02 | J021030 | Болт с шайбой | 3 |
| 03 | J780840 | Болт с внутренним шестигранником | 2 |
| 04 | J020820 | Болт с шайбой | 2 |
| 11 | 8077068 | Крышка | 1 |
| 13 | 3059267 | Информационная табличка | 1 |
| 14 | 4372969 | Информационная табличка | 1 |
| 15 | 4372968 | Информационная табличка | 1 |
| 17 | 4190292 | Зажим | 2 |
| 18 | J021025 | Болт с шайбой | 1 |
| 21 | 4288249 | Пластина | 1 |
| 21 | 4288250 | Пластина | 1 |
| 21 | 4288251 | Пластина | 1 |
| 21 | 4288252 | Пластина | 1 |
| 53 | J011025 | Болт с шайбой | 4 |
| 63 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
