NPK общий трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] <UR> — HITACHI EX75US-5

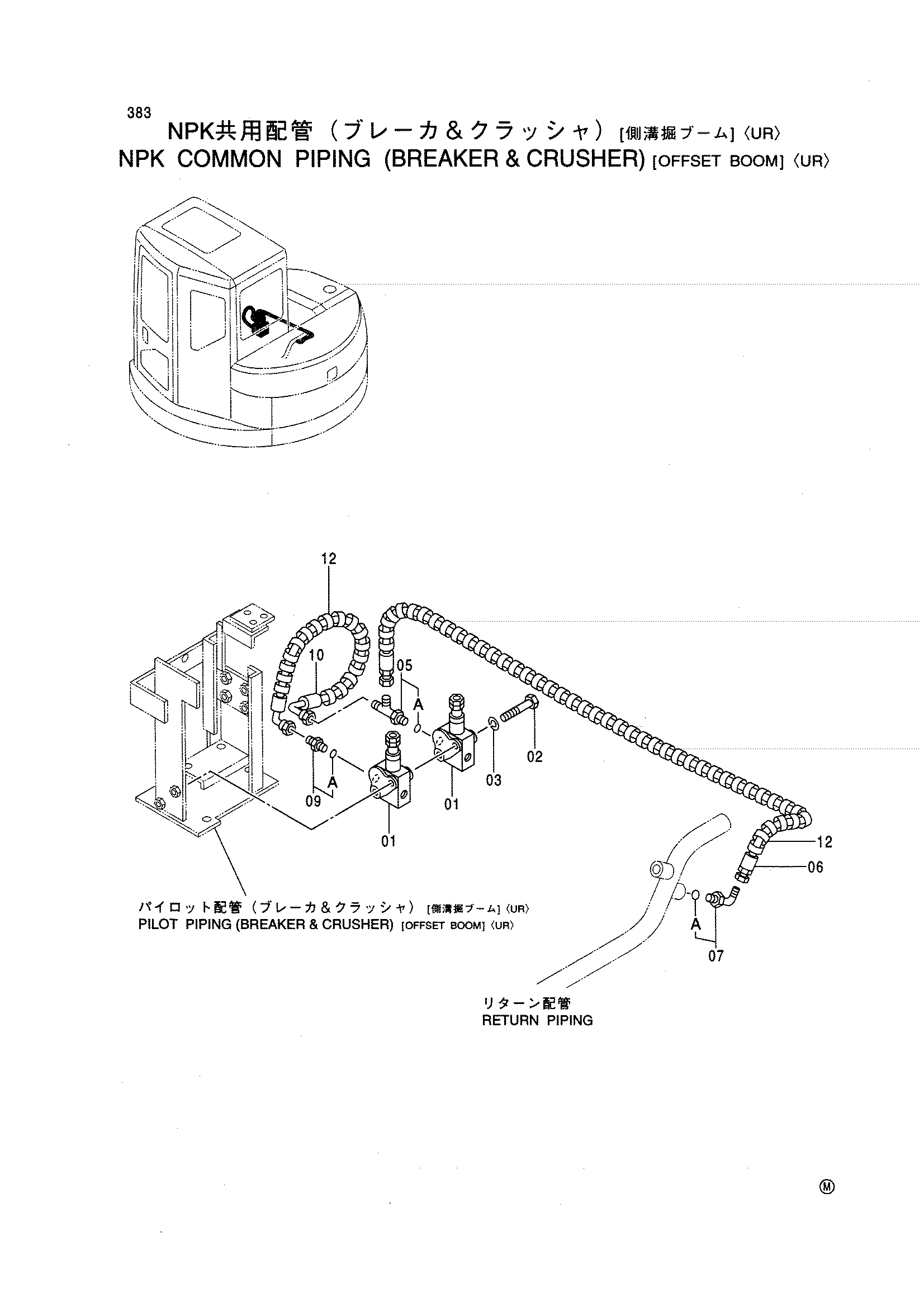

Заводская схема «NPK общий трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема NPK общий трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/36/364e2aed-9b93-4379-a309-6070678ecce4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4422733 | Предохранительный клапан | 2 |
| 02 | J900895 | Болт | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 05 | 4217343 | Тройник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4434053 | Шланг | 1 |
| 07 | 4353073 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4210361 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4434051 | Шланг | 1 |
| 12 | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
