Рычаг управления (передний и поворот) — HITACHI EX75US-5

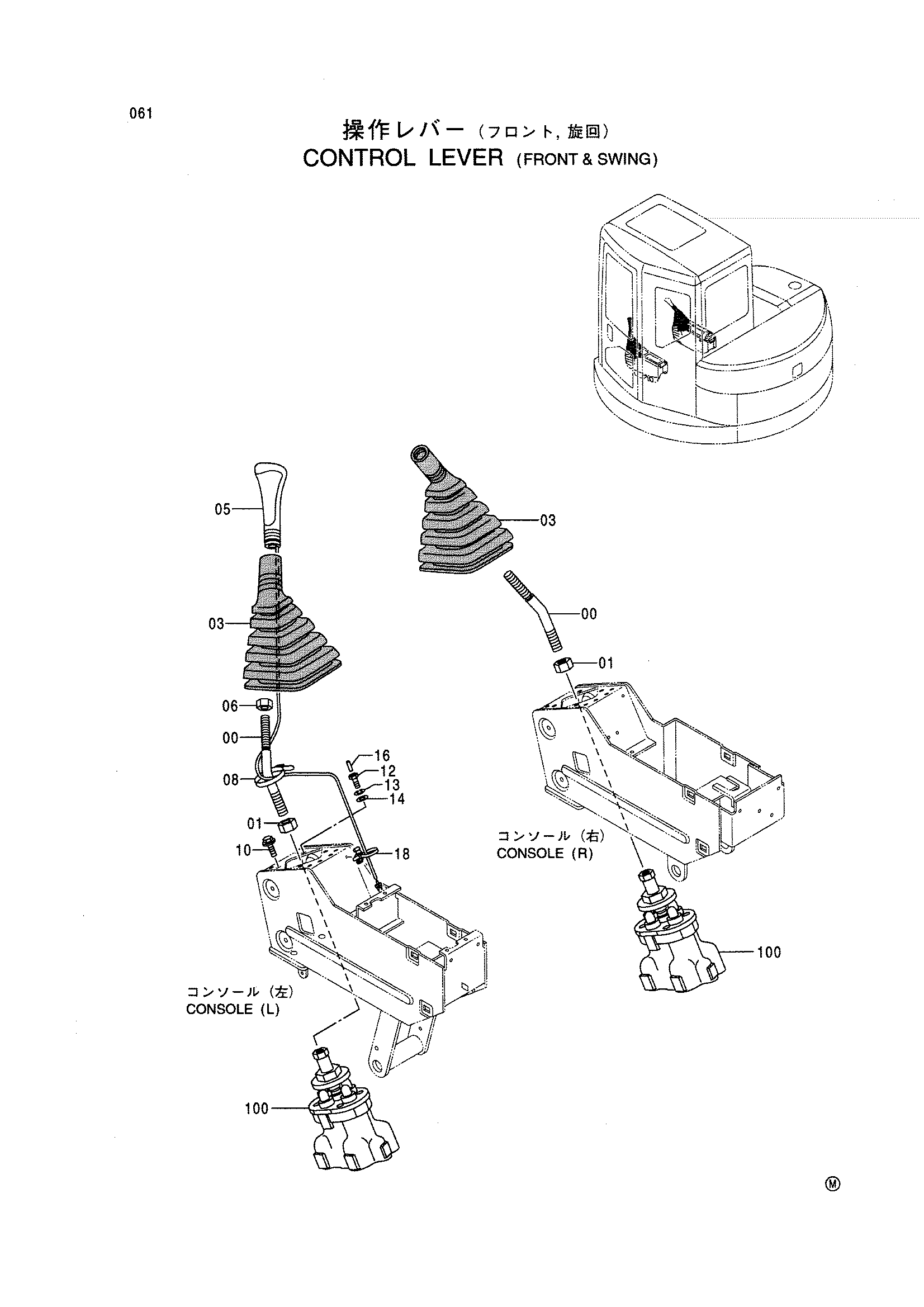

Заводская схема «Рычаг управления (передний и поворот)» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334707 | Рычаг | 2 |
| 01 | J950014 | Гайка | 2 |
| 03 | 2038578 | Защитный чехол | 2 |
| 05 | 2038484 | Рукоятка | 1 |
| 06 | J952012 | Гайка | 1 |
| 08 | 4055311 | Ленточный зажим | 1 |
| 10 | J020825 | Болт с шайбой | 3 |
| 12 | 4342802 | Болт | 1 |
| 13 | A590908 | Пружинная шайба | 1 |
| 14 | A590108 | Плоская шайба | 1 |
| 16 | 4144011 | Пружинный штифт | 1 |
| 18 | 4300351 | Ленточный зажим | 1 |
| 100 | 9134232 замена: 9134239 | Пилотный клапан | 2 |
| 100 | (9134239) | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
