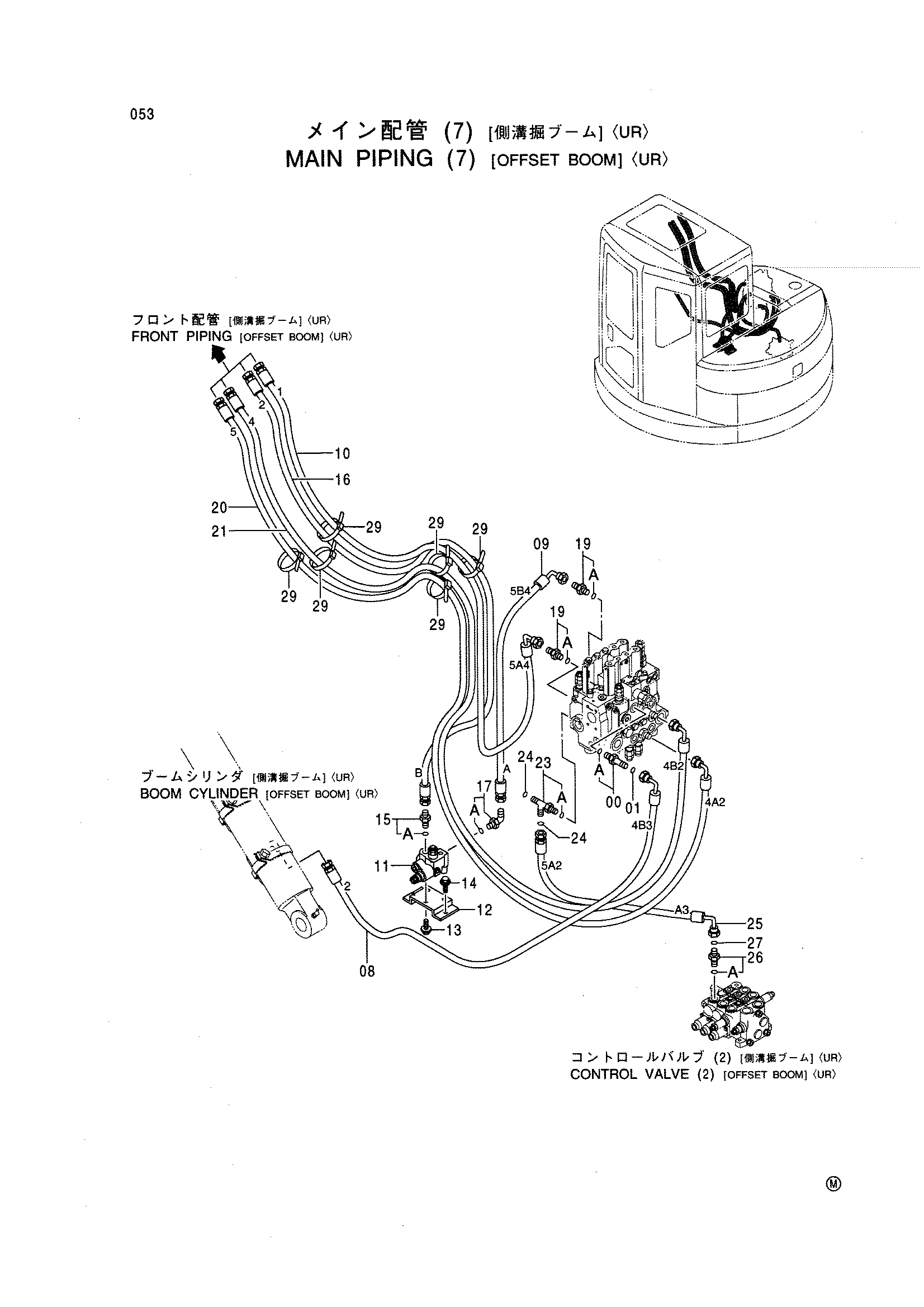

Основные гидролинии (7) [смещаемый стрела] <UR> — HITACHI EX75US-5
Заводская схема «Основные гидролинии (7) [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (7) [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/1f/1f6df38b-1bbc-4565-ada8-a99d3998196d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199247 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 1 |
| 08 | 4416152 | Шланг | 1 |
| 09 | 4431936 | Шланг | 1 |
| 10 | 4431423 | Шланг | 1 |
| 11 | 4414739 | Удерживающий клапан | 1 |
| 12 | 4416911 | Кронштейн | 1 |
| 13 | J010812 | Болт с шайбой | 3 |
| 14 | J011020 | Болт с шайбой | 2 |
| 15 | 4200469 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4431420 | Шланг | 1 |
| 17 | 4200471 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4200469 | Адаптер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4431436 | Шланг | 1 |
| 21 | 4431435 | Шланг | 1 |
| 23 | 4205383 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 2 |
| 25 | 4431945 | Шланг | 1 |
| 26 | 4189602 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4138938 | Уплотнительное кольцо | 1 |
| 29 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
