Стрела трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] <UR> — HITACHI EX75US-5

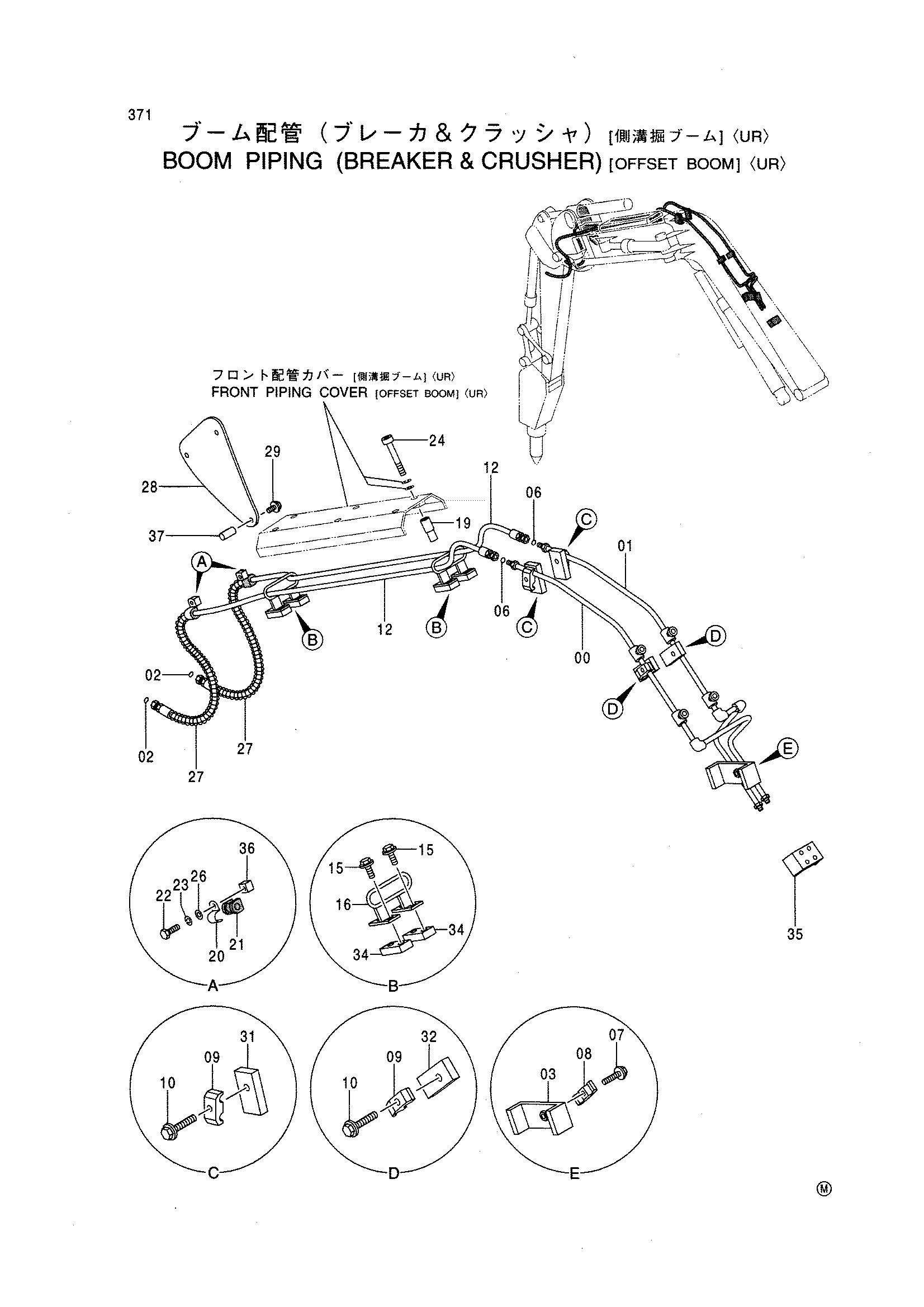

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/45/4595a890-5386-469a-919c-739bd2af7804.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081289 | Трубка | 1 |
| 01 | 8081290 | Трубка | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | 9755728 | Седло винта | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 07 | J011265 | Болт с шайбой | 1 |
| 08 | 4189859 | Хомут трубки | 1 |
| 09 | 4141806 | Хомут трубки | 4 |
| 10 | J011255 | Болт с шайбой | 4 |
| 12 | 4434067 | Шланг | 2 |
| 15 | J011225 | Болт с шайбой | 8 |
| 16 | 8080389 | Кронштейн | 2 |
| 19 | 4438982 | Проставка | 6 |
| 20 | 4423529 | Хомут шланга | 2 |
| 21 | 4423530 | Резиновая втулка | 2 |
| 22 | J901016 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | J780800 | Болт с внутренним шестигранником | 6 |
| 26 | A590110 | Плоская шайба | 2 |
| 27 | 4053610 | Защита шланга | 2 |
| 28 | 4438364 | Крышка | 1 |
| 29 | J021025 | Болт с шайбой | 3 |
| 31 | 4423526 | Седло винта | 2 |
| 32 | 4146767 | Седло винта | 2 |
| 34 | 4392358 | Седло винта | 4 |
| 35 | 4300443 | Седло винта | 1 |
| 36 | 4330449 | Седло винта | 2 |
| 37 | 4438981 | Бобышка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
