Основные гидролинии (поток производительность селектор) [смещаемый стрела] <UR> — HITACHI EX75US-5

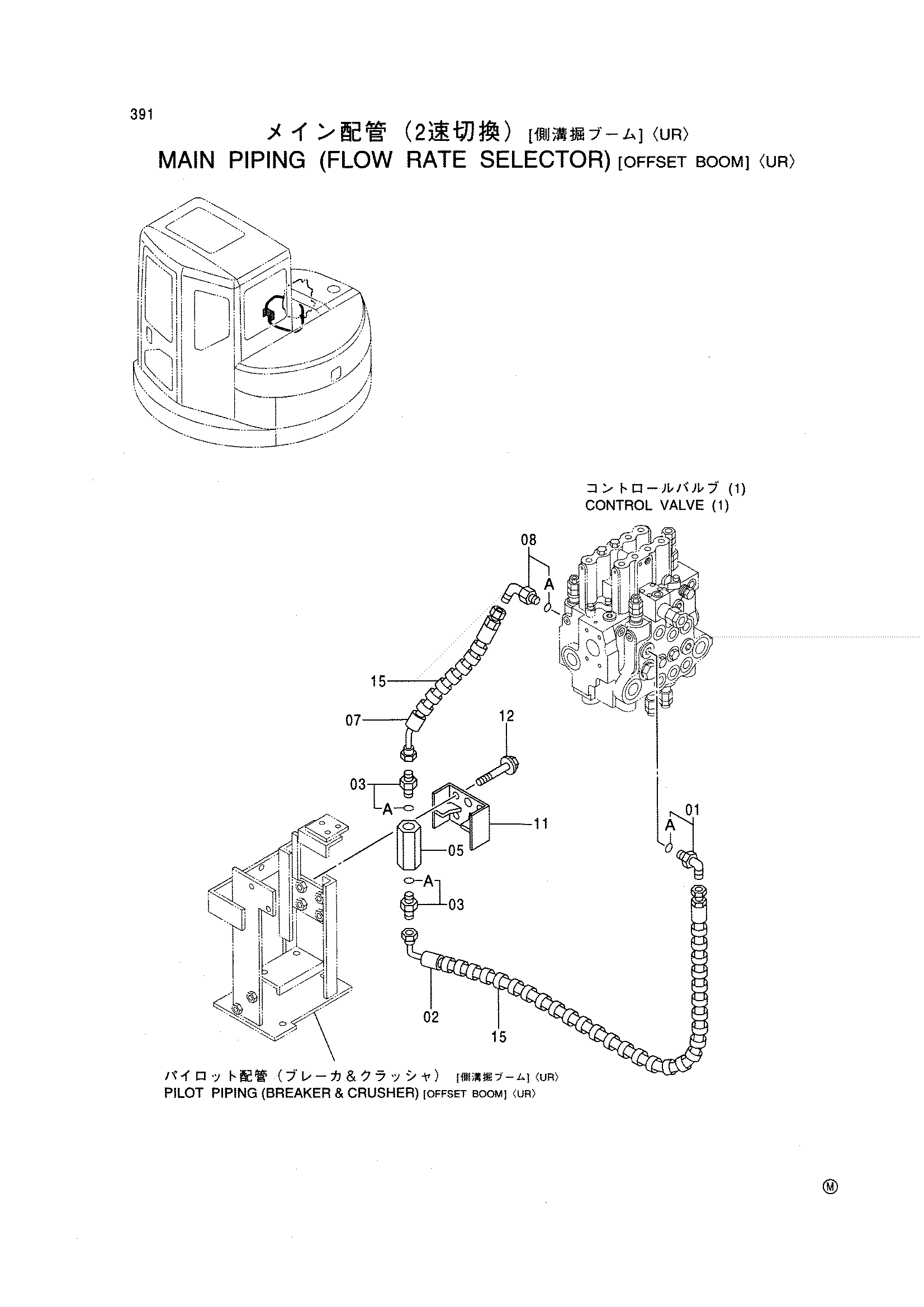

Заводская схема «Основные гидролинии (поток производительность селектор) [смещаемый стрела] <UR>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (поток производительность селектор) [смещаемый стрела] <UR> HITACHI EX75US-5](/catalog-drawings/43/43464810-cd16-427d-8233-8884b221ffd1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4434054 | Шланг | 1 |
| 03 | 4279302 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4393295 | Обратный клапан | 1 |
| 07 | 4434055 | Шланг | 1 |
| 08 | 4236729 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 9751593 | Кронштейн | 1 |
| 12 | J011060 | Болт с шайбой | 4 |
| 15 | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
